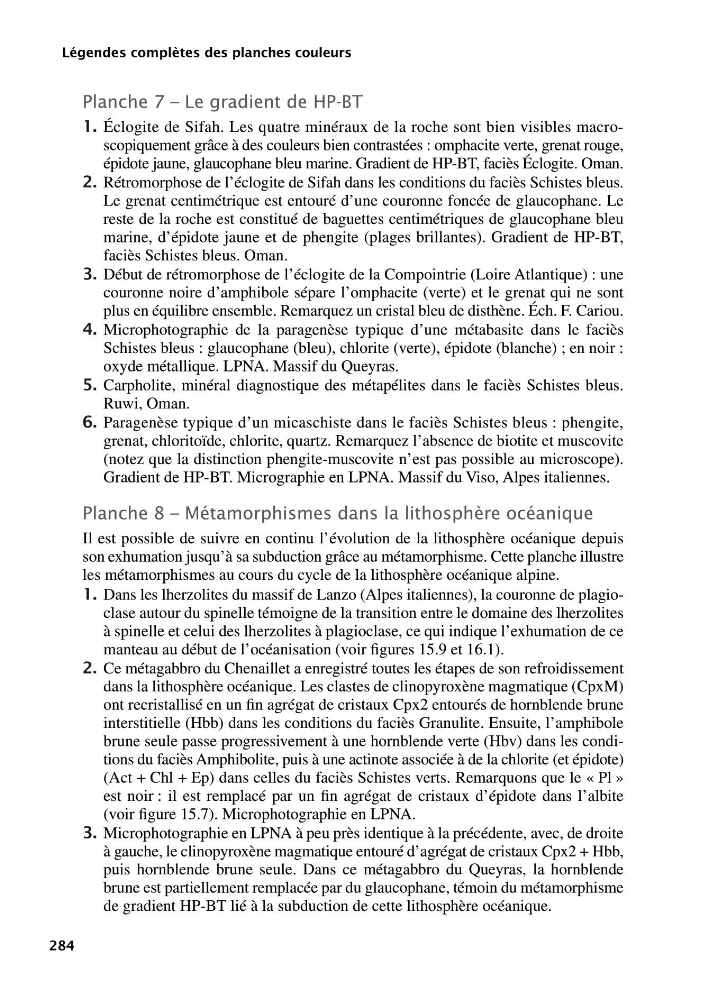

Légendes complètes des planches couleurs
284
Planche 7 – Le gradient de HP-BT
1. Éclogite de Sifah. Les quatre minéraux de la roche sont bien visibles macroscopiquement grâce à des couleurs bien contrastées : omphacite verte, grenat rouge,
épidote jaune, glaucophane bleu marine. Gradient de HP-BT, faciès Éclogite. Oman.
2. Rétromorphose de l’éclogite de Sifah dans les conditions du faciès Schistes bleus.
Le grenat centimétrique est entouré d’une couronne foncée de glaucophane. Le
reste de la roche est constitué de baguettes centimétriques de glaucophane bleu
marine, d’épidote jaune et de phengite (plages brillantes). Gradient de HP-BT,
faciès Schistes bleus. Oman.
3. Début de rétromorphose de l’éclogite de la Compointrie (Loire Atlantique) : une
couronne noire d’amphibole sépare l’omphacite (verte) et le grenat qui ne sont
plus en équilibre ensemble. Remarquez un cristal bleu de disthène. Éch. F. Cariou.
4. Microphotographie de la paragenèse typique d’une métabasite dans le faciès
Schistes bleus : glaucophane (bleu), chlorite (verte), épidote (blanche) ; en noir :
oxyde métallique. LPNA. Massif du Queyras.
5. Carpholite, minéral diagnostique des métapélites dans le faciès Schistes bleus.
Ruwi, Oman.
6. Paragenèse typique d’un micaschiste dans le faciès Schistes bleus : phengite,
grenat, chloritoïde, chlorite, quartz. Remarquez l’absence de biotite et muscovite
(notez que la distinction phengite-muscovite n’est pas possible au microscope).
Gradient de HP-BT. Micrographie en LPNA. Massif du Viso, Alpes italiennes.
Planche 8 – Métamorphismes dans la lithosphère océanique
Il est possible de suivre en continu l’évolution de la lithosphère océanique depuis
son exhumation jusqu’à sa subduction grâce au métamorphisme. Cette planche illustre
les métamorphismes au cours du cycle de la lithosphère océanique alpine.
1. Dans les lherzolites du massif de Lanzo (Alpes italiennes), la couronne de plagioclase autour du spinelle témoigne de la transition entre le domaine des lherzolites
à spinelle et celui des lherzolites à plagioclase, ce qui indique l’exhumation de ce
manteau au début de l’océanisation (voir figures 15.9 et 16.1).
2. Ce métagabbro du Chenaillet a enregistré toutes les étapes de son refroidissement
dans la lithosphère océanique. Les clastes de clinopyroxène magmatique (CpxM)
ont recristallisé en un fin agrégat de cristaux Cpx2 entourés de hornblende brune
interstitielle (Hbb) dans les conditions du faciès Granulite. Ensuite, l’amphibole
brune seule passe progressivement à une hornblende verte (Hbv) dans les conditions du faciès Amphibolite, puis à une actinote associée à de la chlorite (et épidote)
(Act + Chl + Ep) dans celles du faciès Schistes verts. Remarquons que le « Pl »
est noir : il est remplacé par un fin agrégat de cristaux d’épidote dans l’albite
(voir figure 15.7). Microphotographie en LPNA.
3. Microphotographie en LPNA à peu près identique à la précédente, avec, de droite
à gauche, le clinopyroxène magmatique entouré d’agrégat de cristaux Cpx2 + Hbb,
puis hornblende brune seule. Dans ce métagabbro du Queyras, la hornblende
brune est partiellement remplacée par du glaucophane, témoin du métamorphisme
de gradient HP-BT lié à la subduction de cette lithosphère océanique.
