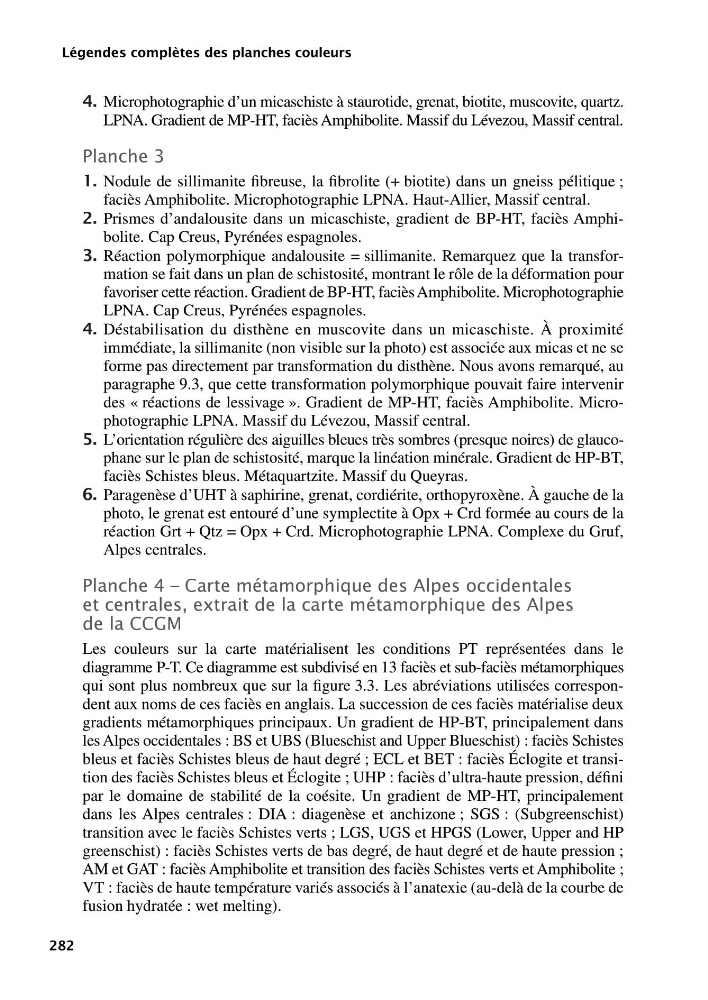

Légendes complètes des planches couleurs
282
4. Microphotographie d’un micaschiste à staurotide, grenat, biotite, muscovite, quartz.
LPNA. Gradient de MP-HT, faciès Amphibolite. Massif du Lévezou, Massif central.
Planche 3
1. Nodule de sillimanite fibreuse, la fibrolite (+ biotite) dans un gneiss pélitique ;
faciès Amphibolite. Microphotographie LPNA. Haut-Allier, Massif central.
2. Prismes d’andalousite dans un micaschiste, gradient de BP-HT, faciès Amphibolite. Cap Creus, Pyrénées espagnoles.
3. Réaction polymorphique andalousite = sillimanite. Remarquez que la transformation se fait dans un plan de schistosité, montrant le rôle de la déformation pour
favoriser cette réaction. Gradient de BP-HT, faciès Amphibolite. Microphotographie
LPNA. Cap Creus, Pyrénées espagnoles.
4. Déstabilisation du disthène en muscovite dans un micaschiste. À proximité
immédiate, la sillimanite (non visible sur la photo) est associée aux micas et ne se
forme pas directement par transformation du disthène. Nous avons remarqué, au
paragraphe 9.3, que cette transformation polymorphique pouvait faire intervenir
des « réactions de lessivage ». Gradient de MP-HT, faciès Amphibolite. Microphotographie LPNA. Massif du Lévezou, Massif central.
5. L’orientation régulière des aiguilles bleues très sombres (presque noires) de glaucophane sur le plan de schistosité, marque la linéation minérale. Gradient de HP-BT,
faciès Schistes bleus. Métaquartzite. Massif du Queyras.
6. Paragenèse d’UHT à saphirine, grenat, cordiérite, orthopyroxène. À gauche de la
photo, le grenat est entouré d’une symplectite à Opx + Crd formée au cours de la
réaction Grt + Qtz = Opx + Crd. Microphotographie LPNA. Complexe du Gruf,
Alpes centrales.
Planche 4 – Carte métamorphique des Alpes occidentales
et centrales, extrait de la carte métamorphique des Alpes
de la CCGM
Les couleurs sur la carte matérialisent les conditions PT représentées dans le
diagramme P-T. Ce diagramme est subdivisé en 13 faciès et sub-faciès métamorphiques
qui sont plus nombreux que sur la figure 3.3. Les abréviations utilisées correspondent aux noms de ces faciès en anglais. La succession de ces faciès matérialise deux
gradients métamorphiques principaux. Un gradient de HP-BT, principalement dans
les Alpes occidentales : BS et UBS (Blueschist and Upper Blueschist) : faciès Schistes
bleus et faciès Schistes bleus de haut degré ; ECL et BET : faciès Éclogite et transition des faciès Schistes bleus et Éclogite ; UHP : faciès d’ultra-haute pression, défini
par le domaine de stabilité de la coésite. Un gradient de MP-HT, principalement
dans les Alpes centrales : DIA : diagenèse et anchizone ; SGS : (Subgreenschist)
transition avec le faciès Schistes verts ; LGS, UGS et HPGS (Lower, Upper and HP
greenschist) : faciès Schistes verts de bas degré, de haut degré et de haute pression ;
AM et GAT : faciès Amphibolite et transition des faciès Schistes verts et Amphibolite ;
VT : faciès de haute température variés associés à l’anatexie (au-delà de la courbe de
fusion hydratée : wet melting).
