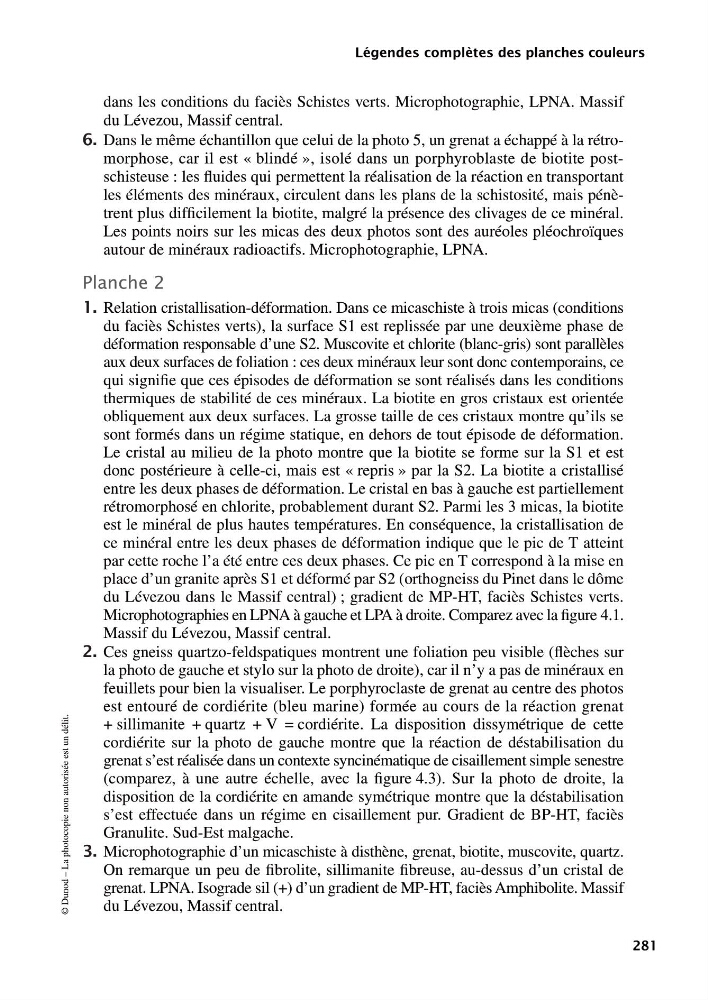

Légendes complètes des planches couleurs
dans les conditions du faciès Schistes verts. Microphotographie, LPNA. Massif
du Lévezou, Massif central.
6. Dans le même échantillon que celui de la photo 5, un grenat a échappé à la rétromorphose, car il est « blindé », isolé dans un porphyroblaste de biotite postschisteuse : les fluides qui permettent la réalisation de la réaction en transportant
les éléments des minéraux, circulent dans les plans de la schistosité, mais pénètrent plus difficilement la biotite, malgré la présence des clivages de ce minéral.
Les points noirs sur les micas des deux photos sont des auréoles pléochroïques
autour de minéraux radioactifs. Microphotographie, LPNA.
Planche 2
1. Relation cristallisation-déformation. Dans ce micaschiste à trois micas (conditions
du faciès Schistes verts), la surface S1 est replissée par une deuxième phase de
déformation responsable d’une S2. Muscovite et chlorite (blanc-gris) sont parallèles
aux deux surfaces de foliation : ces deux minéraux leur sont donc contemporains, ce
qui signifie que ces épisodes de déformation se sont réalisés dans les conditions
thermiques de stabilité de ces minéraux. La biotite en gros cristaux est orientée
obliquement aux deux surfaces. La grosse taille de ces cristaux montre qu’ils se
sont formés dans un régime statique, en dehors de tout épisode de déformation.
Le cristal au milieu de la photo montre que la biotite se forme sur la S1 et est
donc postérieure à celle-ci, mais est « repris » par la S2. La biotite a cristallisé
entre les deux phases de déformation. Le cristal en bas à gauche est partiellement
rétromorphosé en chlorite, probablement durant S2. Parmi les 3 micas, la biotite
est le minéral de plus hautes températures. En conséquence, la cristallisation de
ce minéral entre les deux phases de déformation indique que le pic de T atteint
par cette roche l’a été entre ces deux phases. Ce pic en T correspond à la mise en
place d’un granite après S1 et déformé par S2 (orthogneiss du Pinet dans le dôme
du Lévezou dans le Massif central) ; gradient de MP-HT, faciès Schistes verts.
Microphotographies en LPNA à gauche et LPA à droite. Comparez avec la figure 4.1.
Massif du Lévezou, Massif central.
2. Ces gneiss quartzo-feldspatiques montrent une foliation peu visible (flèches sur
la photo de gauche et stylo sur la photo de droite), car il n’y a pas de minéraux en
feuillets pour bien la visualiser. Le porphyroclaste de grenat au centre des photos
est entouré de cordiérite (bleu marine) formée au cours de la réaction grenat
+ sillimanite + quartz + V = cordiérite. La disposition dissymétrique de cette
cordiérite sur la photo de gauche montre que la réaction de déstabilisation du
grenat s’est réalisée dans un contexte syncinématique de cisaillement simple senestre
(comparez, à une autre échelle, avec la figure 4.3). Sur la photo de droite, la
disposition de la cordiérite en amande symétrique montre que la déstabilisation
s’est effectuée dans un régime en cisaillement pur. Gradient de BP-HT, faciès
Granulite. Sud-Est malgache.
3. Microphotographie d’un micaschiste à disthène, grenat, biotite, muscovite, quartz.
On remarque un peu de fibrolite, sillimanite fibreuse, au-dessus d’un cristal de
grenat. LPNA. Isograde sil (+) d’un gradient de MP-HT, faciès Amphibolite. Massif
du Lévezou, Massif central.
