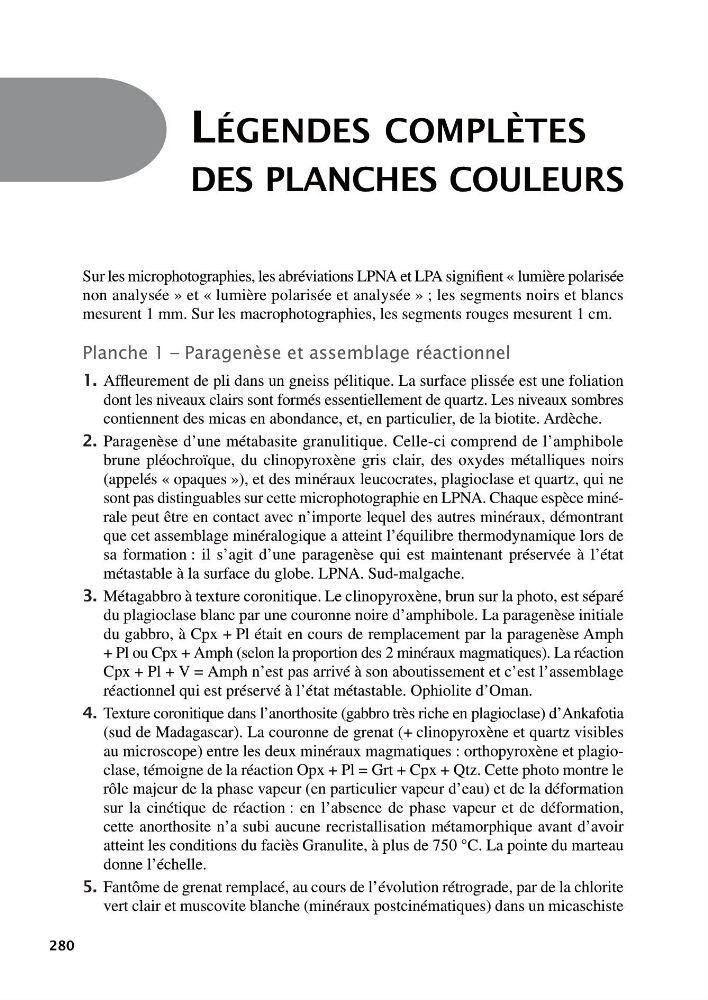

280
LÉGENDES COMPLÈTES
DES PLANCHES COULEURS
Sur les microphotographies, les abréviations LPNA et LPA signifient « lumière polarisée
non analysée » et « lumière polarisée et analysée » ; les segments noirs et blancs
mesurent 1 mm. Sur les macrophotographies, les segments rouges mesurent 1 cm.
Planche 1 – Paragenèse et assemblage réactionnel
1. Affleurement de pli dans un gneiss pélitique. La surface plissée est une foliation
dont les niveaux clairs sont formés essentiellement de quartz. Les niveaux sombres
contiennent des micas en abondance, et, en particulier, de la biotite. Ardèche.
2. Paragenèse d’une métabasite granulitique. Celle-ci comprend de l’amphibole
brune pléochroïque, du clinopyroxène gris clair, des oxydes métalliques noirs
(appelés « opaques »), et des minéraux leucocrates, plagioclase et quartz, qui ne
sont pas distinguables sur cette microphotographie en LPNA. Chaque espèce minérale peut être en contact avec n’importe lequel des autres minéraux, démontrant
que cet assemblage minéralogique a atteint l’équilibre thermodynamique lors de
sa formation : il s’agit d’une paragenèse qui est maintenant préservée à l’état
métastable à la surface du globe. LPNA. Sud-malgache.
3. Métagabbro à texture coronitique. Le clinopyroxène, brun sur la photo, est séparé
du plagioclase blanc par une couronne noire d’amphibole. La paragenèse initiale
du gabbro, à Cpx + Pl était en cours de remplacement par la paragenèse Amph
+ Pl ou Cpx + Amph (selon la proportion des 2 minéraux magmatiques). La réaction
Cpx + Pl + V = Amph n’est pas arrivé à son aboutissement et c’est l’assemblage
réactionnel qui est préservé à l’état métastable. Ophiolite d’Oman.
4. Texture coronitique dans l’anorthosite (gabbro très riche en plagioclase) d’Ankafotia
(sud de Madagascar). La couronne de grenat (+ clinopyroxène et quartz visibles
au microscope) entre les deux minéraux magmatiques : orthopyroxène et plagioclase, témoigne de la réaction Opx + Pl = Grt + Cpx + Qtz. Cette photo montre le
rôle majeur de la phase vapeur (en particulier vapeur d’eau) et de la déformation
sur la cinétique de réaction : en l’absence de phase vapeur et de déformation,
cette anorthosite n’a subi aucune recristallisation métamorphique avant d’avoir
atteint les conditions du faciès Granulite, à plus de 750 °C. La pointe du marteau
donne l’échelle.
5. Fantôme de grenat remplacé, au cours de l’évolution rétrograde, par de la chlorite
vert clair et muscovite blanche (minéraux postcinématiques) dans un micaschiste
9782100522682-Nicollet.fm Page 280 Mardi, 29. décembre 2009 4:34 16
