3 • Chromatographie en phase gazeuse
79
1 - méthanol
2 - éthanol
3 - acétone
4 - pentane
5 - dichlorométhane
6 - butanone
7 - trichloroéthylène
8 - tétrachlorométhane
9 - benzène
1
2 3
4
5
6
7
8
9
0
1 0
2 0
3 0
4 0
5 0
secondes

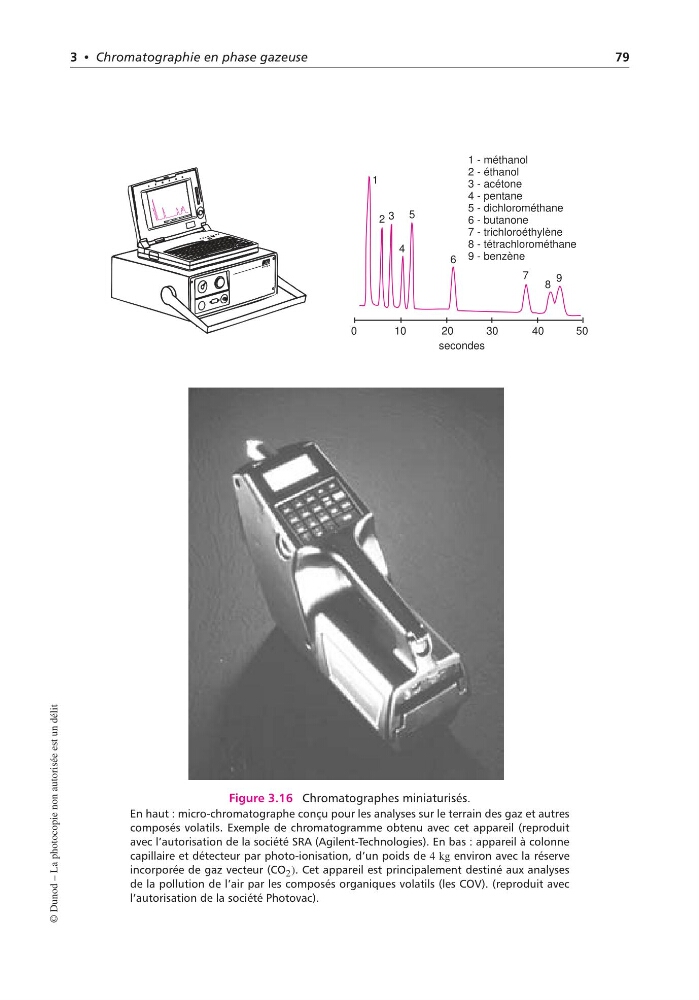

Figure 3.16 Chromatographes miniaturisés.
En haut : micro-chromatographe conçu pour les analyses sur le terrain des gaz et autres
composés volatils. Exemple de chromatogramme obtenu avec cet appareil (reproduit
avec l’autorisation de la société SRA (Agilent-Technologies). En bas : appareil à colonne
capillaire et détecteur par photo-ionisation, d’un poids de 4 kg environ avec la réserve
incorporée de gaz vecteur (CO 2 ). Cet appareil est principalement destiné aux analyses
de la pollution de l’air par les composés organiques volatils (les COV). (reproduit avec
l’autorisation de la société Photovac).
