Partie 3 • Autres méthodes
Pour disposer de ces projectiles, on commence par ioniser un gaz tel l’argon avec des
électrons. Ces ions primaires sont alors dirigés vers une chambre de collision où ils viennent
frapper des atomes de ce même gaz à l’état neutre (fig. 16.20) avant d’être éliminés du
faisceau principal par l’effet déflecteur d’un champ électrique. Ce sont ces atomes neutres
et rapides qui viennent bombarder l’échantillon. Cette technique dénommée FAB ( fast atom
bombardment), provoque accessoirement l’apparition d’ions dus à la matrice de dispersion
et d’un bruit de fond assez important ce qui rend impossible l’étude des ions de petite masse.
Apparentée à la technique FAB, le bombardement de la cible avec des ions Cs
+ ou Ar
+
à la place des atomes neutres a reçu le nom de technique SIMS. Ces ions qui peuvent être
accélérés permettent des fragmentations plus énergétiques.
16.9.4 Ionisation laser assistée par matrice (MALDI)
+
-
- -
- -
-
e
–
e
–
e
–
e
–
1
2
- -
Xe
Xe
+
Xe
Xe
Xe
+
Xe
+
Xe
+
a
b
collecteur
argon
embout
porte-échantillon
c
accélérateur
lentilles
accélératrices
déflecteurs d'ions
résiduels
filament/source
chambre de collision
atome d'argon neutre
atome d'argon ionisé
argon
laser
TOF
+
+
-
M
+
+
+
+
+
+
+
+
-
- -
-
-
impulsions
laser (5 ns)
composé dans la matrice,

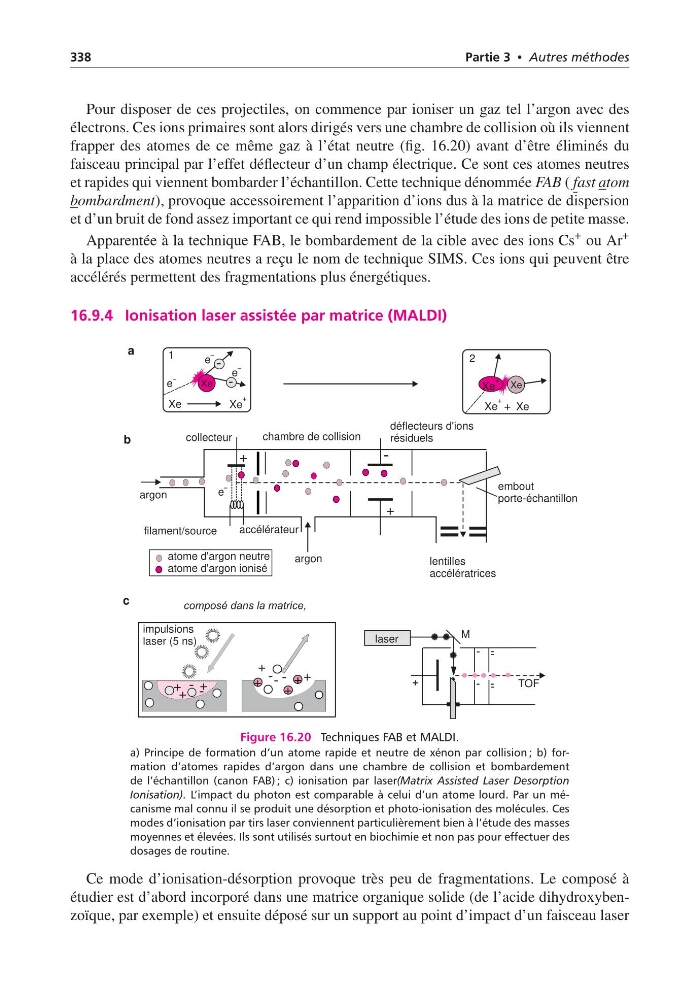

Figure 16.20 Techniques FAB et MALDI.
a) Principe de formation d’un atome rapide et neutre de xénon par collision ; b) formation d’atomes rapides d’argon dans une chambre de collision et bombardement
de l’échantillon (canon FAB) ; c) ionisation par laser(Matrix Assisted Laser Desorption
Ionisation). L’impact du photon est comparable à celui d’un atome lourd. Par un mécanisme mal connu il se produit une désorption et photo-ionisation des molécules. Ces
modes d’ionisation par tirs laser conviennent particulièrement bien à l’étude des masses
moyennes et élevées. Ils sont utilisés surtout en biochimie et non pas pour effectuer des
dosages de routine.
Ce mode d’ionisation-désorption provoque très peu de fragmentations. Le composé à
étudier est d’abord incorporé dans une matrice organique solide (de l’acide dihydroxybenzoïque, par exemple) et ensuite déposé sur un support au point d’impact d’un faisceau laser
