16 • Spectrométrie de masse
327
peut attirer ou au contraire repousser l’ion suivant l’endroit où il se trouve. Les deux barres
chargées positivement le focalisent suivant l’axe Oz, correspondant au fond d’une vallée de
potentiel (zone de stabilité), alors que les deux barres chargées négativement, au contraire,
le défocalisent (apparition d’une bosse de potentiel, plan yOz instable).
L’image d’une bille qu’on fait rouler dans le fond d’une gouttière en position horizontale
figure assez bien à quoi ressemble une vallée de potentiel. Pour imaginer l’effet d’une bosse
de potentiel, il faut cette fois faire rouler la bille sur le dos de la gouttière retournée : la
trajectoire sera instable.
16.5.2 Utilisation d’un quadripôle linéaire comme filtre à ions
On superpose à la tension continue U , une tension alternative V RF de fréquence n et d’amplitude maximale V M (n est de l’ordre de 2 à 6 MHz et V M /U de 6). Les tensions alternatives
sont déphasées de p entre les jeux de barres (fig. 16.9).
V RF = V M cos(2pnt)
( 1 6 .14)
O
O
O
y
y
y
z
z
z
x
x
x
+ −
U V RF
− +
U V RF
masse
transmission
transmission transmission
vers le détecteur
plaques
focalisatrices
plan xOz, filtre passe-haut
plan yOz, filtre passe-bas
masse
masse

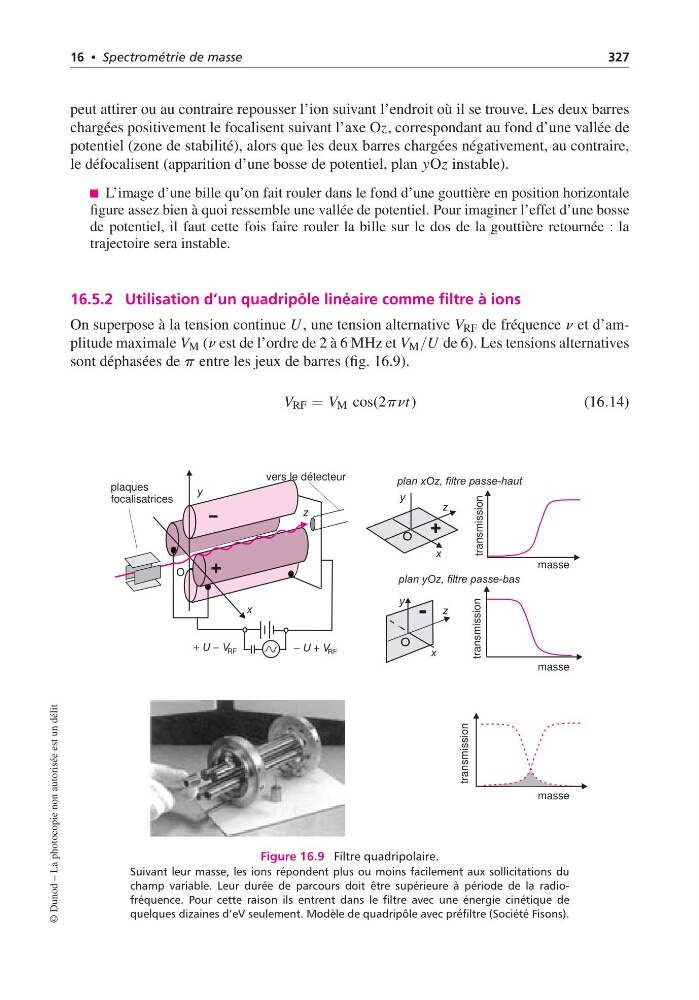

Figure 16.9 Filtre quadripolaire.
Suivant leur masse, les ions répondent plus ou moins facilement aux sollicitations du
champ variable. Leur durée de parcours doit être supérieure à période de la radiofréquence. Pour cette raison ils entrent dans le filtre avec une énergie cinétique de
quelques dizaines d’eV seulement. Modèle de quadripôle avec préfiltre (Société Fisons).
© Dunod – La photocopie non autorisée est un délit
