212
Partie 2 • Méthodes spectrométriques
11.5 INSTRUMENTATION
Le composé fluorescent qui fait l’objet du dosage se comporte comme une source qui irradie
dans toutes les directions. Par construction, l’appareil recueille en général la lumière émise
suivant un axe qui est perpendiculaire au faisceau de la lumière en provenance de la source
excitatrice. Pour les solutions fortement absorbantes, l’observation peut se faire dans le
prolongement du faisceau incident et pour les échantillons opaques ou semi-opaques dans
une direction frontale sous un angle variable (fig. 11.7). La source excitatrice est souvent
constituée par une lampe à arc xénon de 150 à 800 watts. La mesure de l’intensité lumineuse
est faite par un photomultiplicateur ou une photodiode.
Le solvant, la température, le pH et la concentration sont autant de paramètres qui interviennent sur les intensités de fluorescence.
Certains gaz à l’état de traces dans l’atmosphère terrestre sont quantifiés à partir de leur
fluorescence rétrodiffusée, induite par excitation d’une très courte impulsion (1 ms) d’un
puissant laser monochromatique qu’il est possible d’accorder sur une longueur d’onde spécifique du composé recherché (dispositif appelé lidar).
source
monochromateur
d'émission
échantillon
monochromateur
d'excitation
observation sous
un angle aigu ou
sous un angle de 90°
I F
I F
détecteur

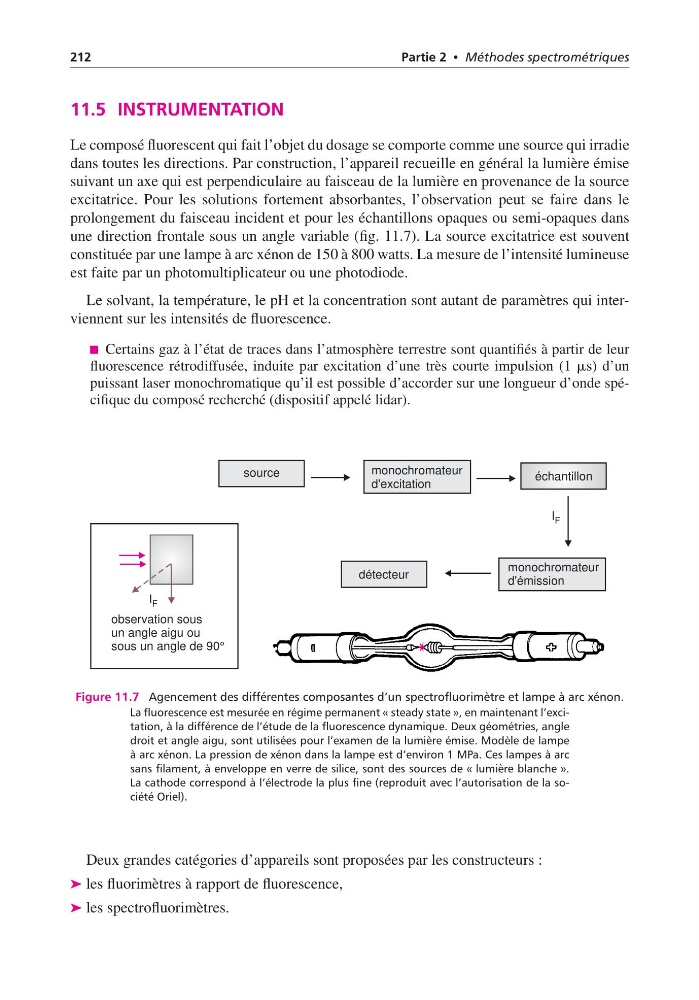

Figure 11.7 Agencement des différentes composantes d’un spectrofluorimètre et lampe à arc xénon.
La fluorescence est mesurée en régime permanent « steady state », en maintenant l’excitation, à la différence de l’étude de la fluorescence dynamique. Deux géométries, angle
droit et angle aigu, sont utilisées pour l’examen de la lumière émise. Modèle de lampe
à arc xénon. La pression de xénon dans la lampe est d’environ 1 MPa. Ces lampes à arc
sans filament, à enveloppe en verre de silice, sont des sources de « lumière blanche ».
La cathode correspond à l’électrode la plus fine (reproduit avec l’autorisation de la société Oriel).
Deux grandes catégories d’appareils sont proposées par les constructeurs :
➤ les fluorimètres à rapport de fluorescence,
➤ les spectrofluorimètres.
