192
Partie 2 • Méthodes spectrométriques
cristal focalisateur
(Ex. ZnSe)
réflexion totale
réflexion totale
atténuée du faisceau
disque en diamant
échantillon
échantillon d'acide sulfurique 1M
échantillon d'eau (trait plein)
et de vapeur d'eau à 250°C (trait pointillé)
support
nombre d'ondes
Absorbance
0
0,5
0,8
4000
3000
2000
1000
nombre d'ondes
3700
2700
2200
3200
1700
1200
Absorbance

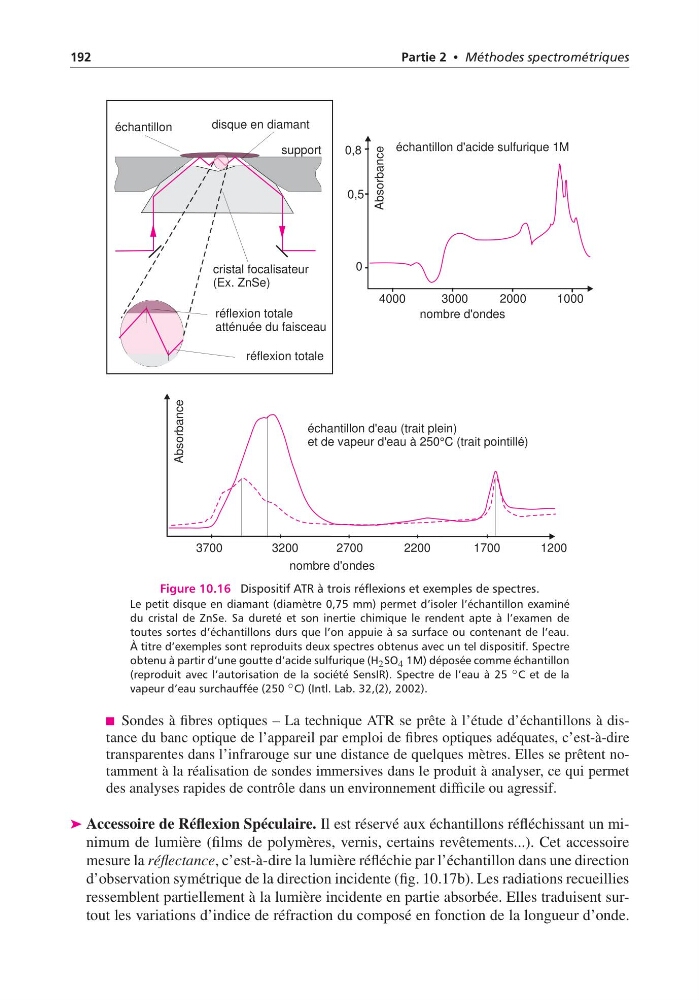

Figure 10.16 Dispositif ATR à trois réflexions et exemples de spectres.
Le petit disque en diamant (diamètre 0,75 mm) permet d’isoler l’échantillon examiné
du cristal de ZnSe. Sa dureté et son inertie chimique le rendent apte à l’examen de
toutes sortes d’échantillons durs que l’on appuie à sa surface ou contenant de l’eau.
À titre d’exemples sont reproduits deux spectres obtenus avec un tel dispositif. Spectre
obtenu à partir d’une goutte d’acide sulfurique (H 2 SO 4 1M) déposée comme échantillon
(reproduit avec l’autorisation de la société SensIR). Spectre de l’eau à 25 ◦ C et de la
vapeur d’eau surchauffée (250 ◦ C) (Intl. Lab. 32,(2), 2002).
Sondes à fibres optiques – La technique ATR se prête à l’étude d’échantillons à distance du banc optique de l’appareil par emploi de fibres optiques adéquates, c’est-à-dire
transparentes dans l’infrarouge sur une distance de quelques mètres. Elles se prêtent notamment à la réalisation de sondes immersives dans le produit à analyser, ce qui permet
des analyses rapides de contrôle dans un environnement difficile ou agressif.
➤ Accessoire de Réflexion Spéculaire. Il est réservé aux échantillons réfléchissant un minimum de lumière (films de polymères, vernis, certains revêtements...). Cet accessoire
mesure la réflectance, c’est-à-dire la lumière réfléchie par l’échantillon dans une direction
d’observation symétrique de la direction incidente (fig. 10.17b). Les radiations recueillies
ressemblent partiellement à la lumière incidente en partie absorbée. Elles traduisent surtout les variations d’indice de réfraction du composé en fonction de la longueur d’onde.
