12.3 Voyages aériens
301
© Dunod – La photocopie non autorisée est un délit.
vol déterminé, mais seulement son modèle. Par exemple, il n’existera qu’une entité
APPAREIL dont Modèle = « AIRBUS A330 ».
Une entité TYPE-VOL représente un type de vol caractérisé par un code identifiant
(ID-Tvol) et par la suite des types de tronçons dont il est constitué (TYPETRONCON).
Une entité AEROPORT représente un aéroport. Elle est caractérisée par le nom en
clair de l’aéroport (Nom) et code de l’aéroport (Code-aéroport).

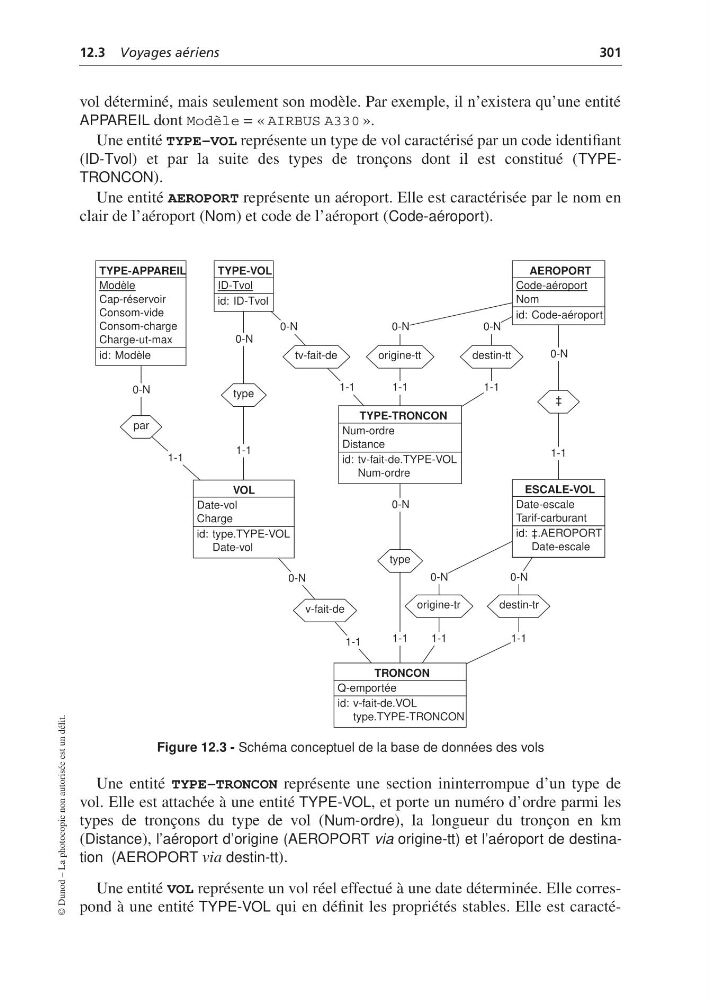

Figure 12.3 - Schéma conceptuel de la base de données des vols
Une entité TYPE-TRONCON représente une section ininterrompue d’un type de
vol. Elle est attachée à une entité TYPE-VOL, et porte un numéro d’ordre parmi les
types de tronçons du type de vol (Num-ordre), la longueur du tronçon en km
(Distance), l’aéroport d’origine (AEROPORT via origine-tt) et l’aéroport de destination (AEROPORT via destin-tt).
Une entité VOL représente un vol réel effectué à une date déterminée. Elle correspond à une entité TYPE-VOL qui en définit les propriétés stables. Elle est caracté0-N
1-1
‡
0-N
1-1
v-fait-de
0-N
1-1
type
1-1
0-N
type
0-N
1-1
tv-fait-de
0-N
1-1
par
1-1
0-N
origine-tt
1-1
0-N
origine-tr
0-N
1-1
destin-tt
0-N
1-1
destin-tr
VOL
Date-vol
Charge
id: type.TYPE-VOL
Date-vol
TYPE-VOL
ID-Tvol
id: ID-Tvol
TYPE-TRONCON
Num-ordre
Distance
id: tv-fait-de.TYPE-VOL
Num-ordre
TYPE-APPAREIL
Modèle
Cap-réservoir
Consom-vide
Consom-charge
Charge-ut-max
id: Modèle
TRONCON
Q-emportée
id: v-fait-de.VOL
type.TYPE-TRONCON
ESCALE-VOL
Date-escale
Tarif-carburant
id: ‡.AEROPORT
Date-escale
AEROPORT
Code-aéroport
Nom
id: Code-aéroport
