Chapitre 12 • Bases de données : études de cas
risée par le modèle de l’appareil effectuant le vol (TYPE-APPAREIL via par), la date
du vol (Date-vol), la charge utile transportée (Charge), les tronçons dont le vol est
constitué (TRONCON via v-fait-de).
Une entité ESCALE-VOL représente une escale effectuée à un aéroport à une date
déterminée. Elle est caractérisée par l’aéroport (AEROPORT), la date à laquelle
l’aéroport est considéré (Date-escale), le tarif du carburant dans cet aéroport à cette
date, en $US, par kilo (Tarif-carburant).
Une entité TRONCON représente une section effectuée par un vol réel. Elle correspond à une entité TYPE-TRONCON qui en définit les propriétés stables. Elle est
caractérisée par le vol réel durant lequel le tronçon a été effectué (VOL via v-fait-de),
la quantité de carburant emportée (achetée) à l’escale de départ du tronçon (Qemportée), l’escale de départ du tronçon (ESCALE-VOL via origine-tr), l’escale
d’arrivée du tronçon (ESCALE-VOL via destin-tr).

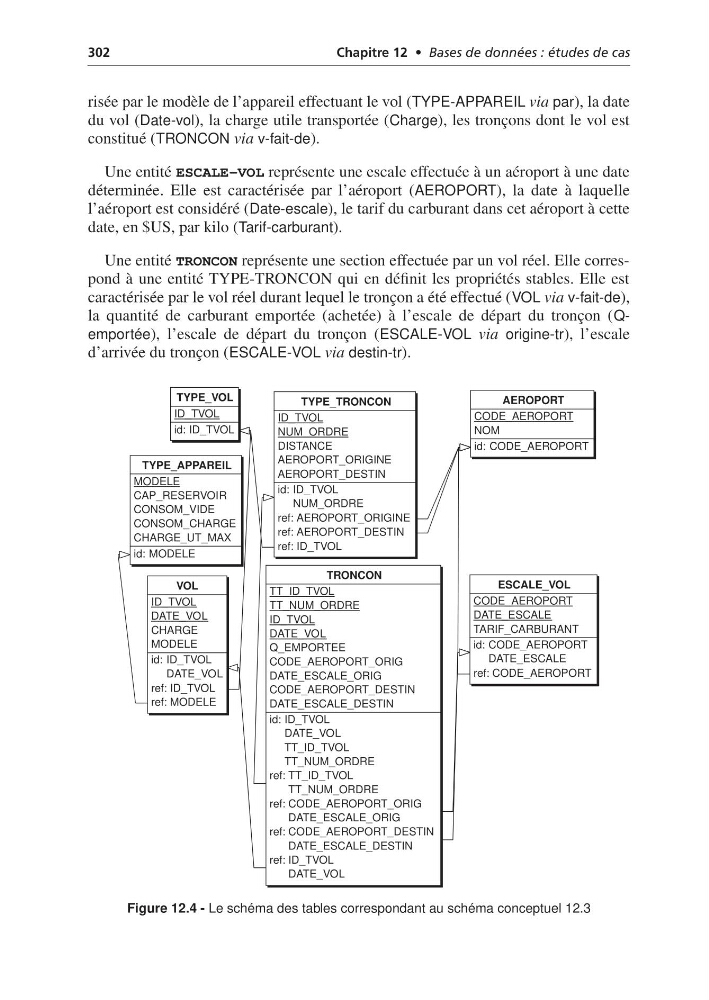

Figure 12.4 - Le schéma des tables correspondant au schéma conceptuel 12.3
VOL
ID_TVOL
DATE_VOL
CHARGE
MODELE
id: ID_TVOL
DATE_VOL
ref: ID_TVOL
ref: MODELE
TYPE_VOL
ID_TVOL
id: ID_TVOL
TYPE_TRONCON
ID_TVOL
NUM_ORDRE
DISTANCE
AEROPORT_ORIGINE
AEROPORT_DESTIN
id: ID_TVOL
NUM_ORDRE
ref: AEROPORT_ORIGINE
ref: AEROPORT_DESTIN
ref: ID_TVOL
TYPE_APPAREIL
MODELE
CAP_RESERVOIR
CONSOM_VIDE
CONSOM_CHARGE
CHARGE_UT_MAX
id: MODELE
TRONCON
TT_ID_TVOL
TT_NUM_ORDRE
ID_TVOL
DATE_VOL
Q_EMPORTEE
CODE_AEROPORT_ORIG
DATE_ESCALE_ORIG
CODE_AEROPORT_DESTIN
DATE_ESCALE_DESTIN
id: ID_TVOL
DATE_VOL
TT_ID_TVOL
TT_NUM_ORDRE
ref: TT_ID_TVOL
TT_NUM_ORDRE
ref: CODE_AEROPORT_ORIG
DATE_ESCALE_ORIG
ref: CODE_AEROPORT_DESTIN
DATE_ESCALE_DESTIN
ref: ID_TVOL
DATE_VOL
ESCALE_VOL
CODE_AEROPORT
DATE_ESCALE
TARIF_CARBURANT
id: CODE_AEROPORT
DATE_ESCALE
ref: CODE_AEROPORT
AEROPORT
CODE_AEROPORT
NOM
id: CODE_AEROPORT
