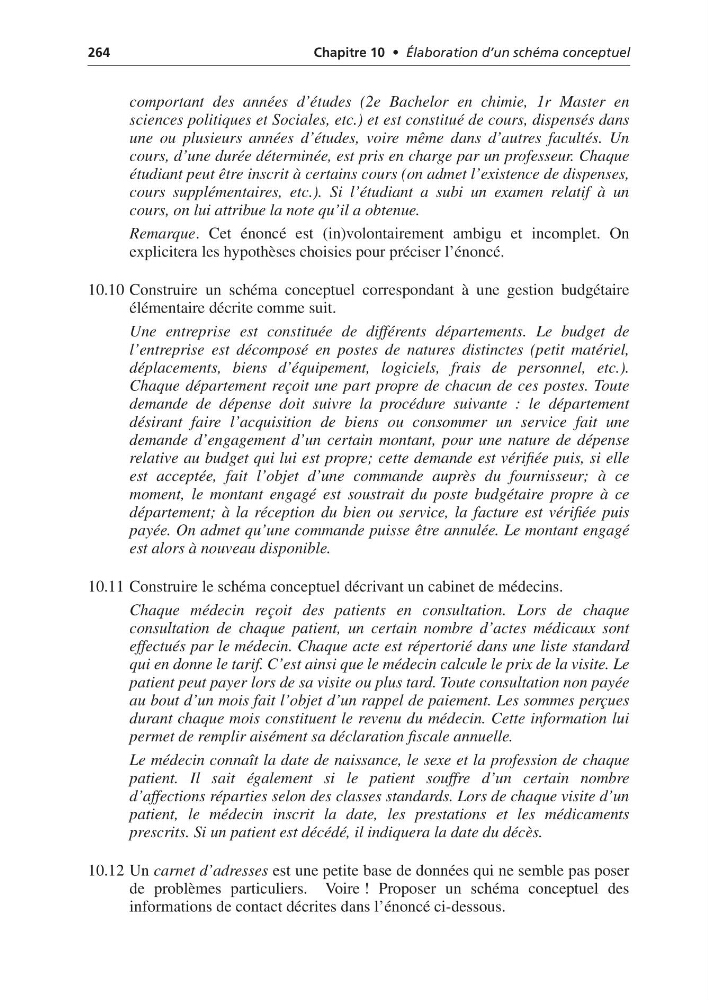

264
Chapitre 10 • Élaboration d’un schéma conceptuel
comportant des années d’études (2e Bachelor en chimie, 1r Master en
sciences politiques et Sociales, etc.) et est constitué de cours, dispensés dans
une ou plusieurs années d’études, voire même dans d’autres facultés. Un
cours, d’une durée déterminée, est pris en charge par un professeur. Chaque
étudiant peut être inscrit à certains cours (on admet l’existence de dispenses,
cours supplémentaires, etc.). Si l’étudiant a subi un examen relatif à un
cours, on lui attribue la note qu’il a obtenue.
Remarque. Cet énoncé est (in)volontairement ambigu et incomplet. On
explicitera les hypothèses choisies pour préciser l’énoncé.
10.10 Construire un schéma conceptuel correspondant à une gestion budgétaire
élémentaire décrite comme suit.
Une entreprise est constituée de différents départements. Le budget de
l’entreprise est décomposé en postes de natures distinctes (petit matériel,
déplacements, biens d’équipement, logiciels, frais de personnel, etc.).
Chaque département reçoit une part propre de chacun de ces postes. Toute
demande de dépense doit suivre la procédure suivante : le département
désirant faire l’acquisition de biens ou consommer un service fait une
demande d’engagement d’un certain montant, pour une nature de dépense
relative au budget qui lui est propre; cette demande est vérifiée puis, si elle
est acceptée, fait l’objet d’une commande auprès du fournisseur; à ce
moment, le montant engagé est soustrait du poste budgétaire propre à ce
département; à la réception du bien ou service, la facture est vérifiée puis
payée. On admet qu’une commande puisse être annulée. Le montant engagé
est alors à nouveau disponible.
10.11 Construire le schéma conceptuel décrivant un cabinet de médecins.
Chaque médecin reçoit des patients en consultation. Lors de chaque
consultation de chaque patient, un certain nombre d’actes médicaux sont
effectués par le médecin. Chaque acte est répertorié dans une liste standard
qui en donne le tarif. C’est ainsi que le médecin calcule le prix de la visite. Le
patient peut payer lors de sa visite ou plus tard. Toute consultation non payée
au bout d’un mois fait l’objet d’un rappel de paiement. Les sommes perçues
durant chaque mois constituent le revenu du médecin. Cette information lui
permet de remplir aisément sa déclaration fiscale annuelle.
Le médecin connaît la date de naissance, le sexe et la profession de chaque
patient. Il sait également si le patient souffre d’un certain nombre
d’affections réparties selon des classes standards. Lors de chaque visite d’un
patient, le médecin inscrit la date, les prestations et les médicaments
prescrits. Si un patient est décédé, il indiquera la date du décès.
10.12 Un carnet d’adresses est une petite base de données qui ne semble pas poser
de problèmes particuliers. Voire ! Proposer un schéma conceptuel des
informations de contact décrites dans l’énoncé ci-dessous.
