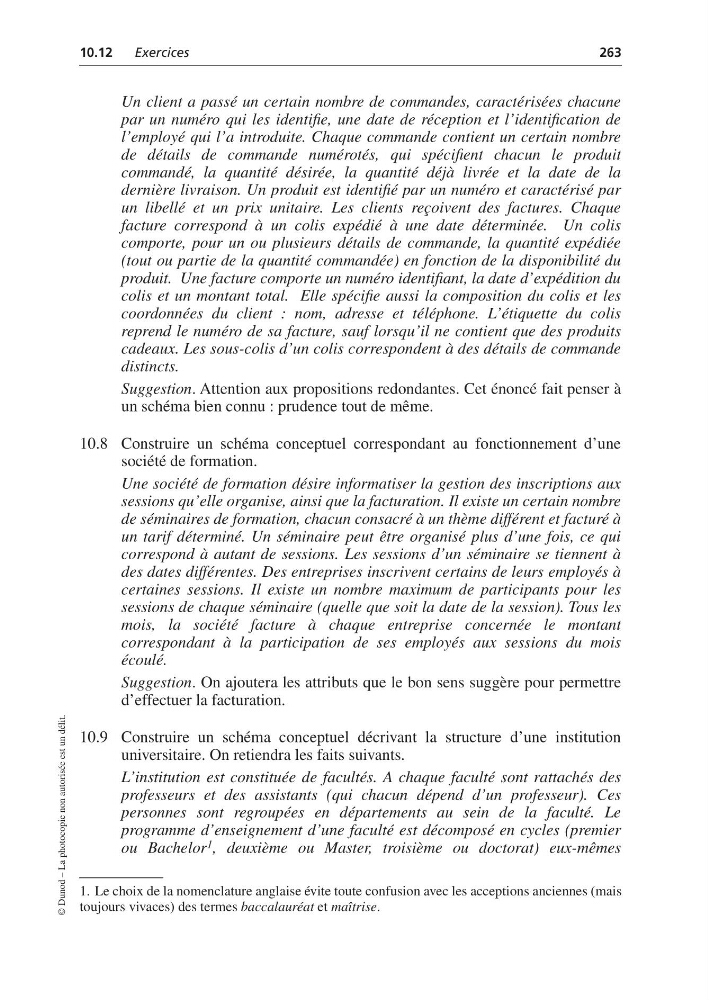

10.12
Exercices
263
© Dunod – La photocopie non autorisée est un délit.
Un client a passé un certain nombre de commandes, caractérisées chacune
par un numéro qui les identifie, une date de réception et l’identification de
l’employé qui l’a introduite. Chaque commande contient un certain nombre
de détails de commande numérotés, qui spécifient chacun le produit
commandé, la quantité désirée, la quantité déjà livrée et la date de la
dernière livraison. Un produit est identifié par un numéro et caractérisé par
un libellé et un prix unitaire. Les clients reçoivent des factures. Chaque
facture correspond à un colis expédié à une date déterminée. Un colis
comporte, pour un ou plusieurs détails de commande, la quantité expédiée
(tout ou partie de la quantité commandée) en fonction de la disponibilité du
produit. Une facture comporte un numéro identifiant, la date d’expédition du
colis et un montant total. Elle spécifie aussi la composition du colis et les
coordonnées du client : nom, adresse et téléphone. L’étiquette du colis
reprend le numéro de sa facture, sauf lorsqu’il ne contient que des produits
cadeaux. Les sous-colis d’un colis correspondent à des détails de commande
distincts.
Suggestion. Attention aux propositions redondantes. Cet énoncé fait penser à
un schéma bien connu : prudence tout de même.
10.8 Construire un schéma conceptuel correspondant au fonctionnement d’une
société de formation.
Une société de formation désire informatiser la gestion des inscriptions aux
sessions qu’elle organise, ainsi que la facturation. Il existe un certain nombre
de séminaires de formation, chacun consacré à un thème différent et facturé à
un tarif déterminé. Un séminaire peut être organisé plus d’une fois, ce qui
correspond à autant de sessions. Les sessions d’un séminaire se tiennent à
des dates différentes. Des entreprises inscrivent certains de leurs employés à
certaines sessions. Il existe un nombre maximum de participants pour les
sessions de chaque séminaire (quelle que soit la date de la session). Tous les
mois, la société facture à chaque entreprise concernée le montant
correspondant à la participation de ses employés aux sessions du mois
écoulé.
Suggestion. On ajoutera les attributs que le bon sens suggère pour permettre
d’effectuer la facturation.
10.9 Construire un schéma conceptuel décrivant la structure d’une institution
universitaire. On retiendra les faits suivants.
L’institution est constituée de facultés. A chaque faculté sont rattachés des
professeurs et des assistants (qui chacun dépend d’un professeur). Ces
personnes sont regroupées en départements au sein de la faculté. Le
programme d’enseignement d’une faculté est décomposé en cycles (premier
ou Bachelor 1 , deuxième ou Master, troisième ou doctorat) eux-mêmes
1. Le choix de la nomenclature anglaise évite toute confusion avec les acceptions anciennes (mais
toujours vivaces) des termes baccalauréat et maîtrise.
