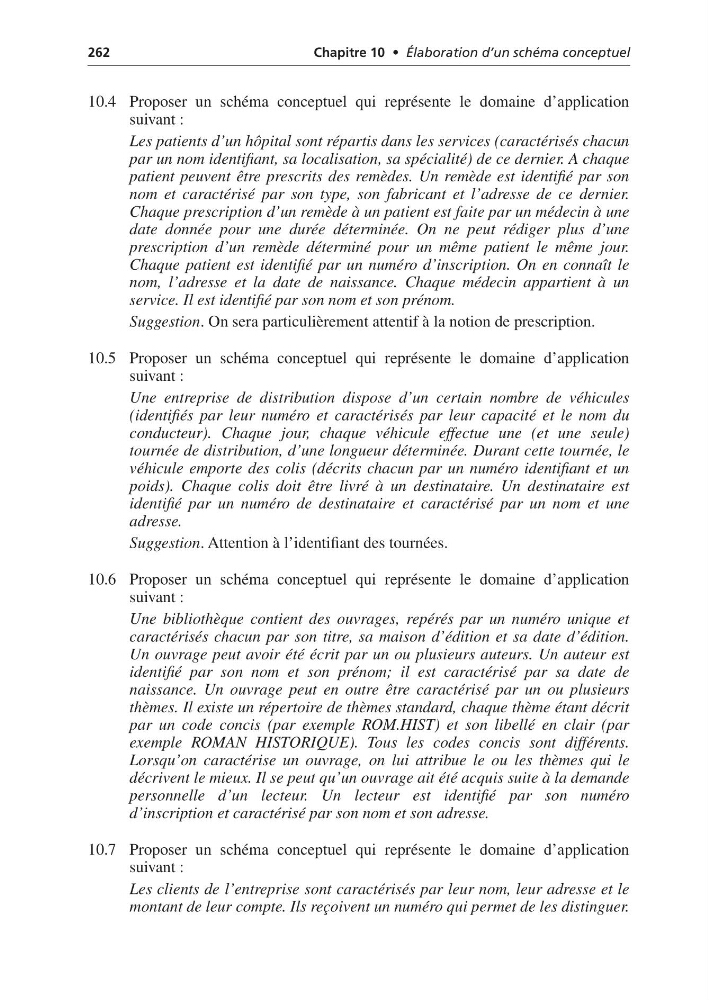

262
Chapitre 10 • Élaboration d’un schéma conceptuel
10.4 Proposer un schéma conceptuel qui représente le domaine d’application
suivant :
Les patients d’un hôpital sont répartis dans les services (caractérisés chacun
par un nom identifiant, sa localisation, sa spécialité) de ce dernier. A chaque
patient peuvent être prescrits des remèdes. Un remède est identifié par son
nom et caractérisé par son type, son fabricant et l’adresse de ce dernier.
Chaque prescription d’un remède à un patient est faite par un médecin à une
date donnée pour une durée déterminée. On ne peut rédiger plus d’une
prescription d’un remède déterminé pour un même patient le même jour.
Chaque patient est identifié par un numéro d’inscription. On en connaît le
nom, l’adresse et la date de naissance. Chaque médecin appartient à un
service. Il est identifié par son nom et son prénom.
Suggestion. On sera particulièrement attentif à la notion de prescription.
10.5 Proposer un schéma conceptuel qui représente le domaine d’application
suivant :
Une entreprise de distribution dispose d’un certain nombre de véhicules
(identifiés par leur numéro et caractérisés par leur capacité et le nom du
conducteur). Chaque jour, chaque véhicule effectue une (et une seule)
tournée de distribution, d’une longueur déterminée. Durant cette tournée, le
véhicule emporte des colis (décrits chacun par un numéro identifiant et un
poids). Chaque colis doit être livré à un destinataire. Un destinataire est
identifié par un numéro de destinataire et caractérisé par un nom et une
adresse.
Suggestion. Attention à l’identifiant des tournées.
10.6 Proposer un schéma conceptuel qui représente le domaine d’application
suivant :
Une bibliothèque contient des ouvrages, repérés par un numéro unique et
caractérisés chacun par son titre, sa maison d’édition et sa date d’édition.
Un ouvrage peut avoir été écrit par un ou plusieurs auteurs. Un auteur est
identifié par son nom et son prénom; il est caractérisé par sa date de
naissance. Un ouvrage peut en outre être caractérisé par un ou plusieurs
thèmes. Il existe un répertoire de thèmes standard, chaque thème étant décrit
par un code concis (par exemple ROM.HIST) et son libellé en clair (par
exemple ROMAN HISTORIQUE). Tous les codes concis sont différents.
Lorsqu’on caractérise un ouvrage, on lui attribue le ou les thèmes qui le
décrivent le mieux. Il se peut qu’un ouvrage ait été acquis suite à la demande
personnelle d’un lecteur. Un lecteur est identifié par son numéro
d’inscription et caractérisé par son nom et son adresse.
10.7 Proposer un schéma conceptuel qui représente le domaine d’application
suivant :
Les clients de l’entreprise sont caractérisés par leur nom, leur adresse et le
montant de leur compte. Ils reçoivent un numéro qui permet de les distinguer.
