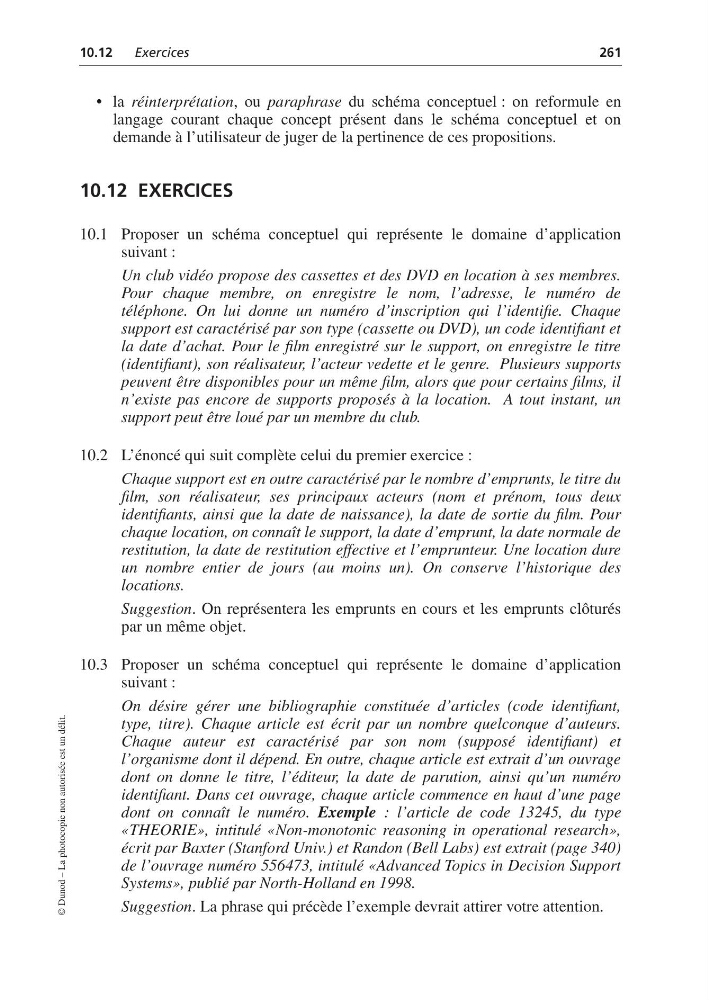

10.12
Exercices
261
© Dunod – La photocopie non autorisée est un délit.
• la réinterprétation, ou paraphrase du schéma conceptuel : on reformule en
langage courant chaque concept présent dans le schéma conceptuel et on
demande à l’utilisateur de juger de la pertinence de ces propositions.
10.12 EXERCICES
10.1 Proposer un schéma conceptuel qui représente le domaine d’application
suivant :
Un club vidéo propose des cassettes et des DVD en location à ses membres.
Pour chaque membre, on enregistre le nom, l’adresse, le numéro de
téléphone. On lui donne un numéro d’inscription qui l’identifie. Chaque
support est caractérisé par son type (cassette ou DVD), un code identifiant et
la date d’achat. Pour le film enregistré sur le support, on enregistre le titre
(identifiant), son réalisateur, l’acteur vedette et le genre. Plusieurs supports
peuvent être disponibles pour un même film, alors que pour certains films, il
n’existe pas encore de supports proposés à la location. A tout instant, un
support peut être loué par un membre du club.
10.2 L’énoncé qui suit complète celui du premier exercice :
Chaque support est en outre caractérisé par le nombre d’emprunts, le titre du
film, son réalisateur, ses principaux acteurs (nom et prénom, tous deux
identifiants, ainsi que la date de naissance), la date de sortie du film. Pour
chaque location, on connaît le support, la date d’emprunt, la date normale de
restitution, la date de restitution effective et l’emprunteur. Une location dure
un nombre entier de jours (au moins un). On conserve l’historique des
locations.
Suggestion. On représentera les emprunts en cours et les emprunts clôturés
par un même objet.
10.3 Proposer un schéma conceptuel qui représente le domaine d’application
suivant :
On désire gérer une bibliographie constituée d’articles (code identifiant,
type, titre). Chaque article est écrit par un nombre quelconque d’auteurs.
Chaque auteur est caractérisé par son nom (supposé identifiant) et
l’organisme dont il dépend. En outre, chaque article est extrait d’un ouvrage
dont on donne le titre, l’éditeur, la date de parution, ainsi qu’un numéro
identifiant. Dans cet ouvrage, chaque article commence en haut d’une page
dont on connaît le numéro. Exemple : l’article de code 13245, du type
«THEORIE», intitulé «Non-monotonic reasoning in operational research»,
écrit par Baxter (Stanford Univ.) et Randon (Bell Labs) est extrait (page 340)
de l’ouvrage numéro 556473, intitulé «Advanced Topics in Decision Support
Systems», publié par North-Holland en 1998.
Suggestion. La phrase qui précède l’exemple devrait attirer votre attention.
