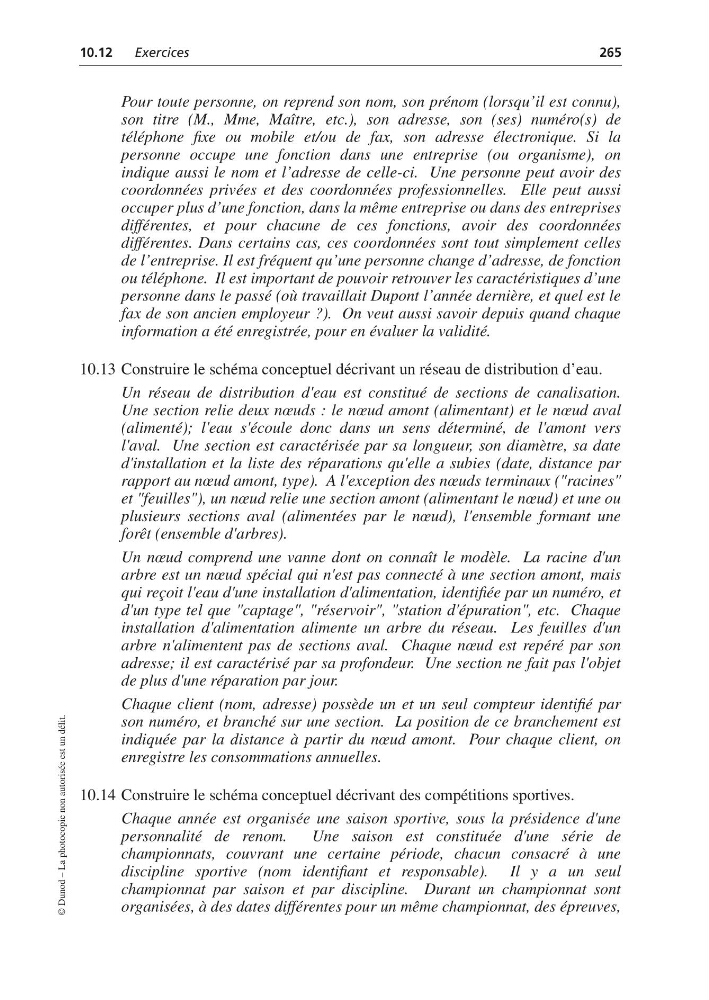

10.12
Exercices
265
© Dunod – La photocopie non autorisée est un délit.
Pour toute personne, on reprend son nom, son prénom (lorsqu’il est connu),
son titre (M., Mme, Maître, etc.), son adresse, son (ses) numéro(s) de
téléphone fixe ou mobile et/ou de fax, son adresse électronique. Si la
personne occupe une fonction dans une entreprise (ou organisme), on
indique aussi le nom et l’adresse de celle-ci. Une personne peut avoir des
coordonnées privées et des coordonnées professionnelles. Elle peut aussi
occuper plus d’une fonction, dans la même entreprise ou dans des entreprises
différentes, et pour chacune de ces fonctions, avoir des coordonnées
différentes. Dans certains cas, ces coordonnées sont tout simplement celles
de l’entreprise. Il est fréquent qu’une personne change d’adresse, de fonction
ou téléphone. Il est important de pouvoir retrouver les caractéristiques d’une
personne dans le passé (où travaillait Dupont l’année dernière, et quel est le
fax de son ancien employeur ?). On veut aussi savoir depuis quand chaque
information a été enregistrée, pour en évaluer la validité.
10.13 Construire le schéma conceptuel décrivant un réseau de distribution d’eau.
Un réseau de distribution d'eau est constitué de sections de canalisation.
Une section relie deux nœuds : le nœud amont (alimentant) et le nœud aval
(alimenté); l'eau s'écoule donc dans un sens déterminé, de l'amont vers
l'aval. Une section est caractérisée par sa longueur, son diamètre, sa date
d'installation et la liste des réparations qu'elle a subies (date, distance par
rapport au nœud amont, type). A l'exception des nœuds terminaux ("racines"
et "feuilles"), un nœud relie une section amont (alimentant le nœud) et une ou
plusieurs sections aval (alimentées par le nœud), l'ensemble formant une
forêt (ensemble d'arbres).
Un nœud comprend une vanne dont on connaît le modèle. La racine d'un
arbre est un nœud spécial qui n'est pas connecté à une section amont, mais
qui reçoit l'eau d'une installation d'alimentation, identifiée par un numéro, et
d'un type tel que "captage", "réservoir", "station d'épuration", etc. Chaque
installation d'alimentation alimente un arbre du réseau. Les feuilles d'un
arbre n'alimentent pas de sections aval. Chaque nœud est repéré par son
adresse; il est caractérisé par sa profondeur. Une section ne fait pas l'objet
de plus d'une réparation par jour.
Chaque client (nom, adresse) possède un et un seul compteur identifié par
son numéro, et branché sur une section. La position de ce branchement est
indiquée par la distance à partir du nœud amont. Pour chaque client, on
enregistre les consommations annuelles.
10.14 Construire le schéma conceptuel décrivant des compétitions sportives.
Chaque année est organisée une saison sportive, sous la présidence d'une
personnalité de renom.
Une saison est constituée d'une série de
championnats, couvrant une certaine période, chacun consacré à une
discipline sportive (nom identifiant et responsable). Il y a un seul
championnat par saison et par discipline. Durant un championnat sont
organisées, à des dates différentes pour un même championnat, des épreuves,
