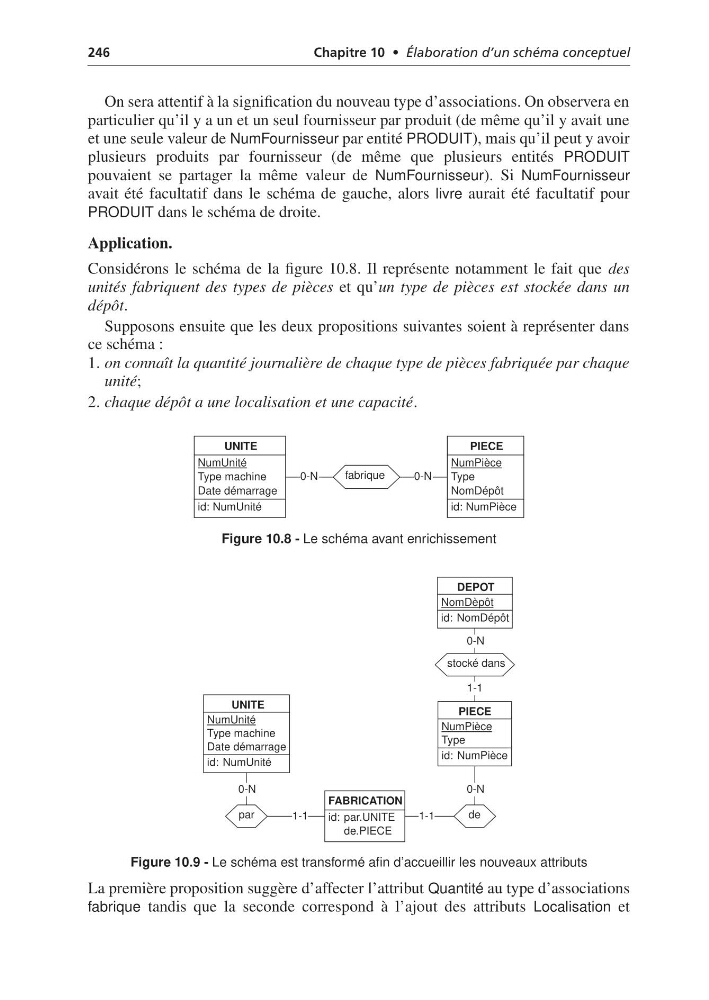

246
Chapitre 10 • Élaboration d’un schéma conceptuel
On sera attentif à la signification du nouveau type d’associations. On observera en
particulier qu’il y a un et un seul fournisseur par produit (de même qu’il y avait une
et une seule valeur de NumFournisseur par entité PRODUIT), mais qu’il peut y avoir
plusieurs produits par fournisseur (de même que plusieurs entités PRODUIT
pouvaient se partager la même valeur de NumFournisseur). Si NumFournisseur
avait été facultatif dans le schéma de gauche, alors livre aurait été facultatif pour
PRODUIT dans le schéma de droite.
Application.
Considérons le schéma de la figure 10.8. Il représente notamment le fait que des
unités fabriquent des types de pièces et qu’un type de pièces est stockée dans un
dépôt.
Supposons ensuite que les deux propositions suivantes soient à représenter dans
ce schéma :
1. on connaît la quantité journalière de chaque type de pièces fabriquée par chaque
unité;
2. chaque dépôt a une localisation et une capacité.
Figure 10.8 - Le schéma avant enrichissement
Figure 10.9 - Le schéma est transformé afin d’accueillir les nouveaux attributs
La première proposition suggère d’affecter l’attribut Quantité au type d’associations
fabrique tandis que la seconde correspond à l’ajout des attributs Localisation et
0-N
0-N
fabrique
PIECE
NumPièce
Type
NomDépôt
id: NumPièce
UNITE
NumUnité
Type machine
Date démarrage
id: NumUnité
0-N
1-1
stocké dans
1-1
0-N
par
1-1
0-N
de
UNITE
NumUnité
Type machine
Date démarrage
id: NumUnité
PIECE
NumPièce
Type
id: NumPièce
FABRICATION
id: par.UNITE
de.PIECE
DEPOT
NomDèpôt
id: NomDépôt
