10.4 Représentation d’une proposition
247
© Dunod – La photocopie non autorisée est un délit.
Capacité à l’attribut Dépôt. Ces actions n’étant pas admises dans notre modèle, on
peut les rendre possibles grâce à la transformation préalable du type d’associations
fabrique et de l’attribut Dépôt (figure 10.9).
Il est alors permis d’ajouter les trois nouveaux attributs (figure 10.10).

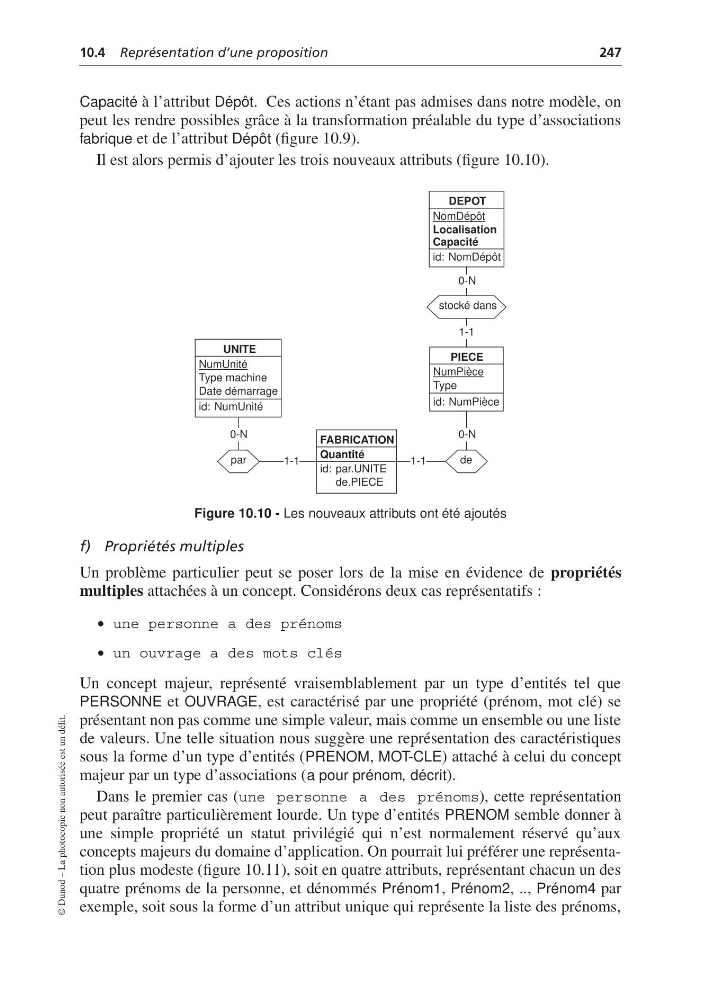

Figure 10.10 - Les nouveaux attributs ont été ajoutés
f) Propriétés multiples
Un problème particulier peut se poser lors de la mise en évidence de propriétés
multiples attachées à un concept. Considérons deux cas représentatifs :
• une personne a des prénoms
• un ouvrage a des mots clés
Un concept majeur, représenté vraisemblablement par un type d’entités tel que
PERSONNE et OUVRAGE, est caractérisé par une propriété (prénom, mot clé) se
présentant non pas comme une simple valeur, mais comme un ensemble ou une liste
de valeurs. Une telle situation nous suggère une représentation des caractéristiques
sous la forme d’un type d’entités (PRENOM, MOT-CLE) attaché à celui du concept
majeur par un type d’associations (a pour prénom, décrit).
Dans le premier cas (une personne a des prénoms), cette représentation
peut paraître particulièrement lourde. Un type d’entités PRENOM semble donner à
une simple propriété un statut privilégié qui n’est normalement réservé qu’aux
concepts majeurs du domaine d’application. On pourrait lui préférer une représentation plus modeste (figure 10.11), soit en quatre attributs, représentant chacun un des
quatre prénoms de la personne, et dénommés Prénom1, Prénom2, .., Prénom4 par
exemple, soit sous la forme d’un attribut unique qui représente la liste des prénoms,
1-1
0-N
stocké dans
0-N
1-1
par
0-N
1-1
de
UNITE
NumUnité
Type machine
Date démarrage
id: NumUnité
PIECE
NumPièce
Type
id: NumPièce
FABRICATION
Quantité
id: par.UNITE
de.PIECE
DEPOT
NomDépôt
Localisation
Capacité
id: NomDépôt
