Annexe III
234
2.4. Le détecteur
Après séparation, les ions sont détectés et comptés par un multiplicateur d’électrons. Nous insistons sur le
fait qu’un quadripôle sépare des ions ou des molécules chargées en fonction du rapport masse/charge et
non pas en fonction de la masse.
Ainsi, deux isotopes de même masse et appartenant à deux éléments chimiques différents ne seront pas
distingués au niveau du détecteur. De même un ion monochargé de masse M ne sera pas distingué d’un ion
de masse 2M doublement chargé.
En général les ICP-MS sont munis d’un détecteur à dynode discrète EM (électron-multiplicateur ; voir
Figure suivante).

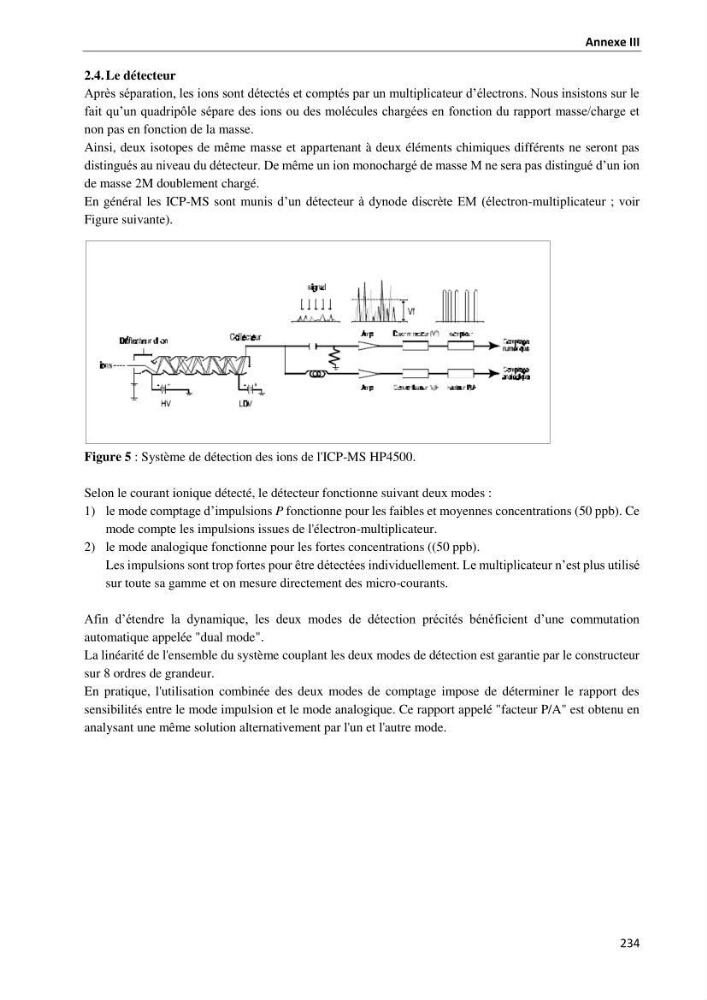

Figure 5 : Système de détection des ions de l'ICP-MS HP4500.
Selon le courant ionique détecté, le détecteur fonctionne suivant deux modes :
1) le mode comptage d’impulsions P fonctionne pour les faibles et moyennes concentrations (50 ppb). Ce
mode compte les impulsions issues de l'électron-multiplicateur.
2) le mode analogique fonctionne pour les fortes concentrations ((50 ppb).
Les impulsions sont trop fortes pour être détectées individuellement. Le multiplicateur n’est plus utilisé
sur toute sa gamme et on mesure directement des micro-courants.
Afin d’étendre la dynamique, les deux modes de détection précités bénéficient d’une commutation
automatique appelée "dual mode".
La linéarité de l'ensemble du système couplant les deux modes de détection est garantie par le constructeur
sur 8 ordres de grandeur.
En pratique, l'utilisation combinée des deux modes de comptage impose de déterminer le rapport des
sensibilités entre le mode impulsion et le mode analogique. Ce rapport appelé "facteur P/A" est obtenu en
analysant une même solution alternativement par l'un et l'autre mode.
