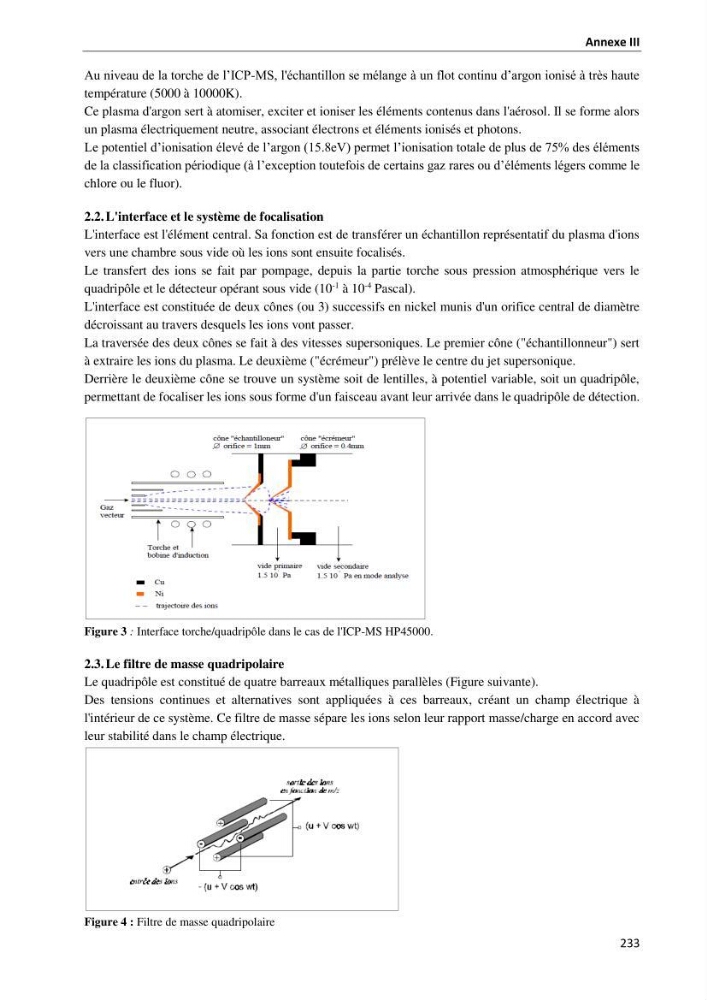

Annexe III
233
Au niveau de la torche de l’ICP-MS, l'échantillon se mélange à un flot continu d’argon ionisé à très haute
température (5000 à 10000K).
Ce plasma d'argon sert à atomiser, exciter et ioniser les éléments contenus dans l'aérosol. Il se forme alors
un plasma électriquement neutre, associant électrons et éléments ionisés et photons.
Le potentiel d’ionisation élevé de l’argon (15.8eV) permet l’ionisation totale de plus de 75% des éléments
de la classification périodique (à l’exception toutefois de certains gaz rares ou d’éléments légers comme le
chlore ou le fluor).
2.2. L'interface et le système de focalisation
L'interface est l'élément central. Sa fonction est de transférer un échantillon représentatif du plasma d'ions
vers une chambre sous vide où les ions sont ensuite focalisés.
Le transfert des ions se fait par pompage, depuis la partie torche sous pression atmosphérique vers le
quadripôle et le détecteur opérant sous vide (10
-1 à 10
-4 Pascal).
L'interface est constituée de deux cônes (ou 3) successifs en nickel munis d'un orifice central de diamètre
décroissant au travers desquels les ions vont passer.
La traversée des deux cônes se fait à des vitesses supersoniques. Le premier cône ("échantillonneur") sert
à extraire les ions du plasma. Le deuxième ("écrémeur") prélève le centre du jet supersonique.
Derrière le deuxième cône se trouve un système soit de lentilles, à potentiel variable, soit un quadripôle,
permettant de focaliser les ions sous forme d'un faisceau avant leur arrivée dans le quadripôle de détection.
Figure 3 : Interface torche/quadripôle dans le cas de l'ICP-MS HP45000.
2.3. Le filtre de masse quadripolaire
Le quadripôle est constitué de quatre barreaux métalliques parallèles (Figure suivante).
Des tensions continues et alternatives sont appliquées à ces barreaux, créant un champ électrique à
l'intérieur de ce système. Ce filtre de masse sépare les ions selon leur rapport masse/charge en accord avec
leur stabilité dans le champ électrique.
Figure 4 : Filtre de masse quadripolaire
