Chapitre V :
Etude d’aménagement
91
Cette solution est une combinaison
o d’une défense longitudinal en enrochement qui est située au-devant des zones ou les
habitations sont les plus proche de l’eau avec aménagement d’une promenade sur une
largeur de 10 m. cela correspond à l’ensemble de la partie ouest du site du Lido sur
un linéaire d’environ 560 m ou les habitations sont submergées par les eaux lors des
tempêtes. cet aménagement a pour objectif de lutter contre la submersion de la plage
et des habitations en haut plage au cours des tempêtes hivernales du côte Est du site
d’étude sera aménagée sur une largeur de 5 m et un linéaire de 440m une promenade
dans la suite de celle proposée du côte Ouest.
o D’une série de cinq 05 brise-lames bas (cote d arase +0.50m) ayant une longueur
unitaire de 100 m et distants de 100m de la côte.

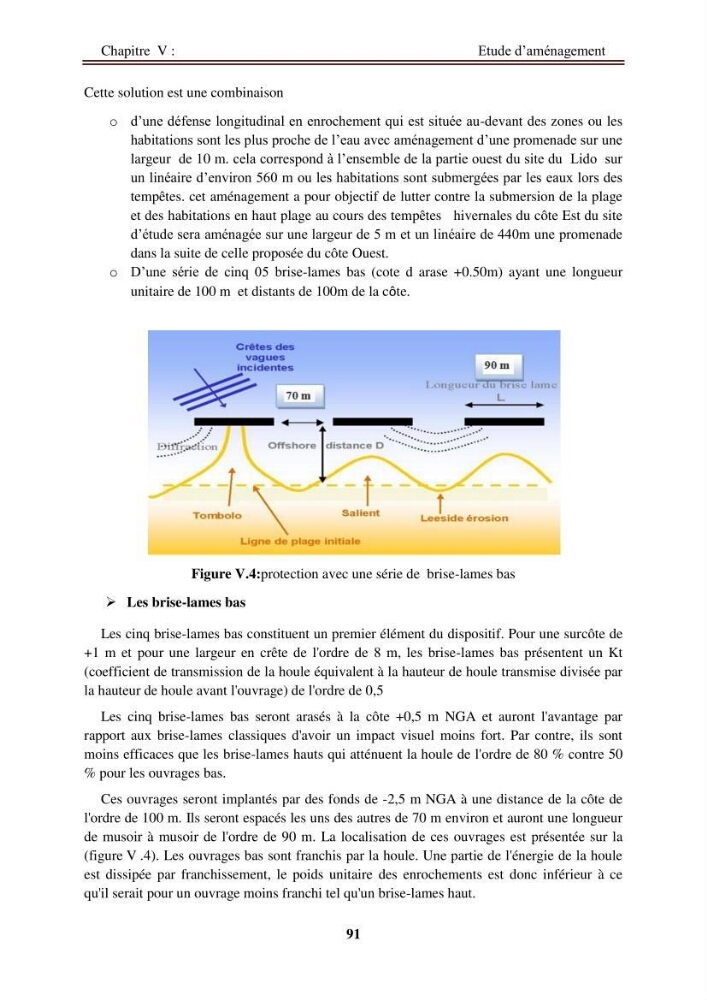

Figure V.4:protection avec une série de brise-lames bas
Les brise-lames bas
Les cinq brise-lames bas constituent un premier élément du dispositif. Pour une surcôte de
+1 m et pour une largeur en crête de l'ordre de 8 m, les brise-lames bas présentent un Kt
(coefficient de transmission de la houle équivalent à la hauteur de houle transmise divisée par
la hauteur de houle avant l'ouvrage) de l'ordre de 0,5
Les cinq brise-lames bas seront arasés à la côte +0,5 m NGA et auront l'avantage par
rapport aux brise-lames classiques d'avoir un impact visuel moins fort. Par contre, ils sont
moins efficaces que les brise-lames hauts qui atténuent la houle de l'ordre de 80 % contre 50
% pour les ouvrages bas.
Ces ouvrages seront implantés par des fonds de -2,5 m NGA à une distance de la côte de
l'ordre de 100 m. Ils seront espacés les uns des autres de 70 m environ et auront une longueur
de musoir à musoir de l'ordre de 90 m. La localisation de ces ouvrages est présentée sur la
(figure V .4). Les ouvrages bas sont franchis par la houle. Une partie de l'énergie de la houle
est dissipée par franchissement, le poids unitaire des enrochements est donc inférieur à ce
qu'il serait pour un ouvrage moins franchi tel qu'un brise-lames haut.
