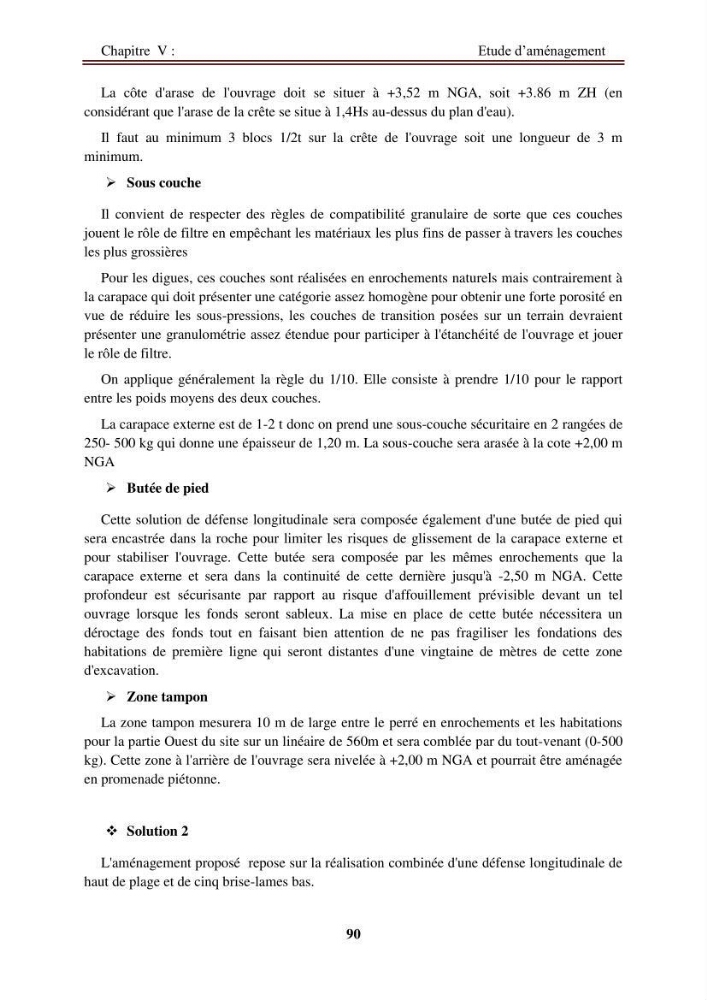

Chapitre V :
Etude d’aménagement
90
La côte d'arase de l'ouvrage doit se situer à +3,52 m NGA, soit +3.86 m ZH (en
considérant que l'arase de la crête se situe à 1,4Hs au-dessus du plan d'eau).
Il faut au minimum 3 blocs 1/2t sur la crête de l'ouvrage soit une longueur de 3 m
minimum.
Sous couche
Il convient de respecter des règles de compatibilité granulaire de sorte que ces couches
jouent le rôle de filtre en empêchant les matériaux les plus fins de passer à travers les couches
les plus grossières
Pour les digues, ces couches sont réalisées en enrochements naturels mais contrairement à
la carapace qui doit présenter une catégorie assez homogène pour obtenir une forte porosité en
vue de réduire les sous-pressions, les couches de transition posées sur un terrain devraient
présenter une granulométrie assez étendue pour participer à l'étanchéité de l'ouvrage et jouer
le rôle de filtre.
On applique généralement la règle du 1/10. Elle consiste à prendre 1/10 pour le rapport
entre les poids moyens des deux couches.
La carapace externe est de 1-2 t donc on prend une sous-couche sécuritaire en 2 rangées de
250- 500 kg qui donne une épaisseur de 1,20 m. La sous-couche sera arasée à la cote +2,00 m
NGA
Butée de pied
Cette solution de défense longitudinale sera composée également d'une butée de pied qui
sera encastrée dans la roche pour limiter les risques de glissement de la carapace externe et
pour stabiliser l'ouvrage. Cette butée sera composée par les mêmes enrochements que la
carapace externe et sera dans la continuité de cette dernière jusqu'à -2,50 m NGA. Cette
profondeur est sécurisante par rapport au risque d'affouillement prévisible devant un tel
ouvrage lorsque les fonds seront sableux. La mise en place de cette butée nécessitera un
déroctage des fonds tout en faisant bien attention de ne pas fragiliser les fondations des
habitations de première ligne qui seront distantes d'une vingtaine de mètres de cette zone
d'excavation.
Zone tampon
La zone tampon mesurera 10 m de large entre le perré en enrochements et les habitations
pour la partie Ouest du site sur un linéaire de 560m et sera comblée par du tout-venant (0-500
kg). Cette zone à l'arrière de l'ouvrage sera nivelée à +2,00 m NGA et pourrait être aménagée
en promenade piétonne.
Solution 2
L'aménagement proposé repose sur la réalisation combinée d'une défense longitudinale de
haut de plage et de cinq brise-lames bas.
Etude d’aménagement
90
La côte d'arase de l'ouvrage doit se situer à +3,52 m NGA, soit +3.86 m ZH (en
considérant que l'arase de la crête se situe à 1,4Hs au-dessus du plan d'eau).
Il faut au minimum 3 blocs 1/2t sur la crête de l'ouvrage soit une longueur de 3 m
minimum.
Sous couche
Il convient de respecter des règles de compatibilité granulaire de sorte que ces couches
jouent le rôle de filtre en empêchant les matériaux les plus fins de passer à travers les couches
les plus grossières
Pour les digues, ces couches sont réalisées en enrochements naturels mais contrairement à
la carapace qui doit présenter une catégorie assez homogène pour obtenir une forte porosité en
vue de réduire les sous-pressions, les couches de transition posées sur un terrain devraient
présenter une granulométrie assez étendue pour participer à l'étanchéité de l'ouvrage et jouer
le rôle de filtre.
On applique généralement la règle du 1/10. Elle consiste à prendre 1/10 pour le rapport
entre les poids moyens des deux couches.
La carapace externe est de 1-2 t donc on prend une sous-couche sécuritaire en 2 rangées de
250- 500 kg qui donne une épaisseur de 1,20 m. La sous-couche sera arasée à la cote +2,00 m
NGA
Butée de pied
Cette solution de défense longitudinale sera composée également d'une butée de pied qui
sera encastrée dans la roche pour limiter les risques de glissement de la carapace externe et
pour stabiliser l'ouvrage. Cette butée sera composée par les mêmes enrochements que la
carapace externe et sera dans la continuité de cette dernière jusqu'à -2,50 m NGA. Cette
profondeur est sécurisante par rapport au risque d'affouillement prévisible devant un tel
ouvrage lorsque les fonds seront sableux. La mise en place de cette butée nécessitera un
déroctage des fonds tout en faisant bien attention de ne pas fragiliser les fondations des
habitations de première ligne qui seront distantes d'une vingtaine de mètres de cette zone
d'excavation.
Zone tampon
La zone tampon mesurera 10 m de large entre le perré en enrochements et les habitations
pour la partie Ouest du site sur un linéaire de 560m et sera comblée par du tout-venant (0-500
kg). Cette zone à l'arrière de l'ouvrage sera nivelée à +2,00 m NGA et pourrait être aménagée
en promenade piétonne.
Solution 2
L'aménagement proposé repose sur la réalisation combinée d'une défense longitudinale de
haut de plage et de cinq brise-lames bas.
