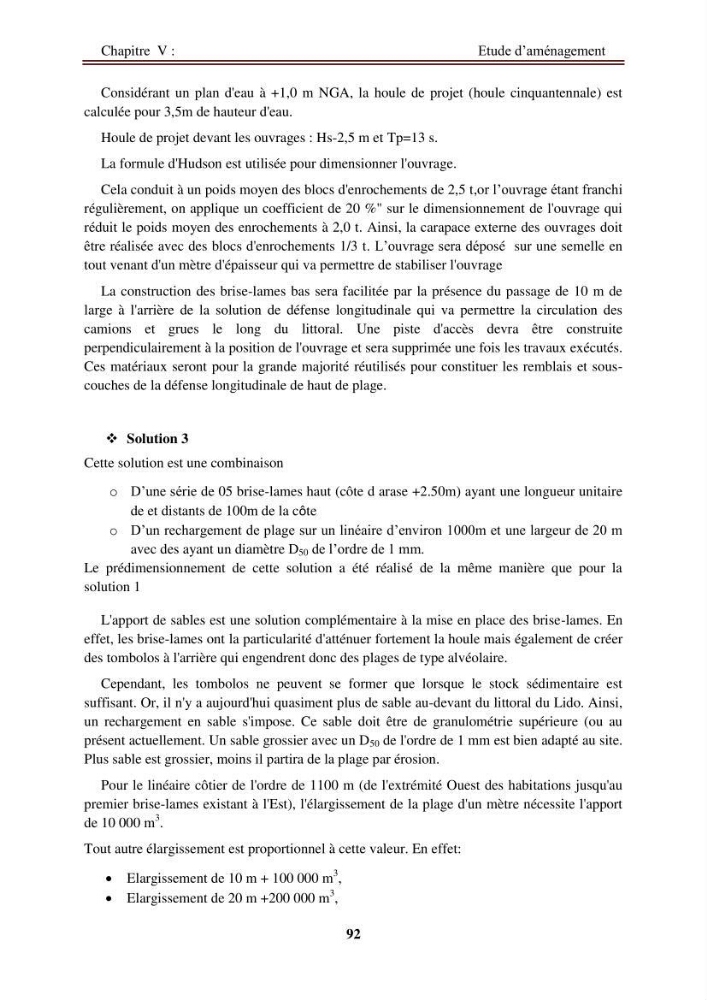

Chapitre V :
Etude d’aménagement
92
Considérant un plan d'eau à +1,0 m NGA, la houle de projet (houle cinquantennale) est
calculée pour 3,5m de hauteur d'eau.
Houle de projet devant les ouvrages : Hs-2,5 m et Tp=13 s.
La formule d'Hudson est utilisée pour dimensionner l'ouvrage.
Cela conduit à un poids moyen des blocs d'enrochements de 2,5 t,or l’ouvrage étant franchi
régulièrement, on applique un coefficient de 20 %" sur le dimensionnement de l'ouvrage qui
réduit le poids moyen des enrochements à 2,0 t. Ainsi, la carapace externe des ouvrages doit
être réalisée avec des blocs d'enrochements 1/3 t. L’ouvrage sera déposé sur une semelle en
tout venant d'un mètre d'épaisseur qui va permettre de stabiliser l'ouvrage
La construction des brise-lames bas sera facilitée par la présence du passage de 10 m de
large à l'arrière de la solution de défense longitudinale qui va permettre la circulation des
camions et grues le long du littoral. Une piste d'accès devra être construite
perpendiculairement à la position de l'ouvrage et sera supprimée une fois les travaux exécutés.
Ces matériaux seront pour la grande majorité réutilisés pour constituer les remblais et souscouches de la défense longitudinale de haut de plage.
Solution 3
Cette solution est une combinaison
o D’une série de 05 brise-lames haut (côte d arase +2.50m) ayant une longueur unitaire
de et distants de 100m de la côte
o D’un rechargement de plage sur un linéaire d’environ 1000m et une largeur de 20 m
avec des ayant un diamètre D 50 de l’ordre de 1 mm.
Le prédimensionnement de cette solution a été réalisé de la même manière que pour la
solution 1
L'apport de sables est une solution complémentaire à la mise en place des brise-lames. En
effet, les brise-lames ont la particularité d'atténuer fortement la houle mais également de créer
des tombolos à l'arrière qui engendrent donc des plages de type alvéolaire.
Cependant, les tombolos ne peuvent se former que lorsque le stock sédimentaire est
suffisant. Or, il n'y a aujourd'hui quasiment plus de sable au-devant du littoral du Lido. Ainsi,
un rechargement en sable s'impose. Ce sable doit être de granulométrie supérieure (ou au
présent actuellement. Un sable grossier avec un D 50 de l'ordre de 1 mm est bien adapté au site.
Plus sable est grossier, moins il partira de la plage par érosion.
Pour le linéaire côtier de l'ordre de 1100 m (de l'extrémité Ouest des habitations jusqu'au
premier brise-lames existant à l'Est), l'élargissement de la plage d'un mètre nécessite l'apport
de 10 000 m
3 .
Tout autre élargissement est proportionnel à cette valeur. En effet:
Elargissement de 10 m + 100 000 m
3 ,
Elargissement de 20 m +200 000 m
3 ,
