CHAPITRE 3 : MATERIEL ET METHODE
54
Chaque tamisage dure environ 10 minutes, le refus de chaque tamis est pesé et le pourcentage
pondéral est calculé pour chaque classe granulométrique.
Un schéma explicatif des différentes étapes à suivre lors d’une analyse granulométrique plus des
photos prise lors de l’analyse sont disponible en annexe 1.
2.1.2 Interprétation des résultats
Cette partie de l’étude granulométrique va-t-être divisé de la manière suivante :

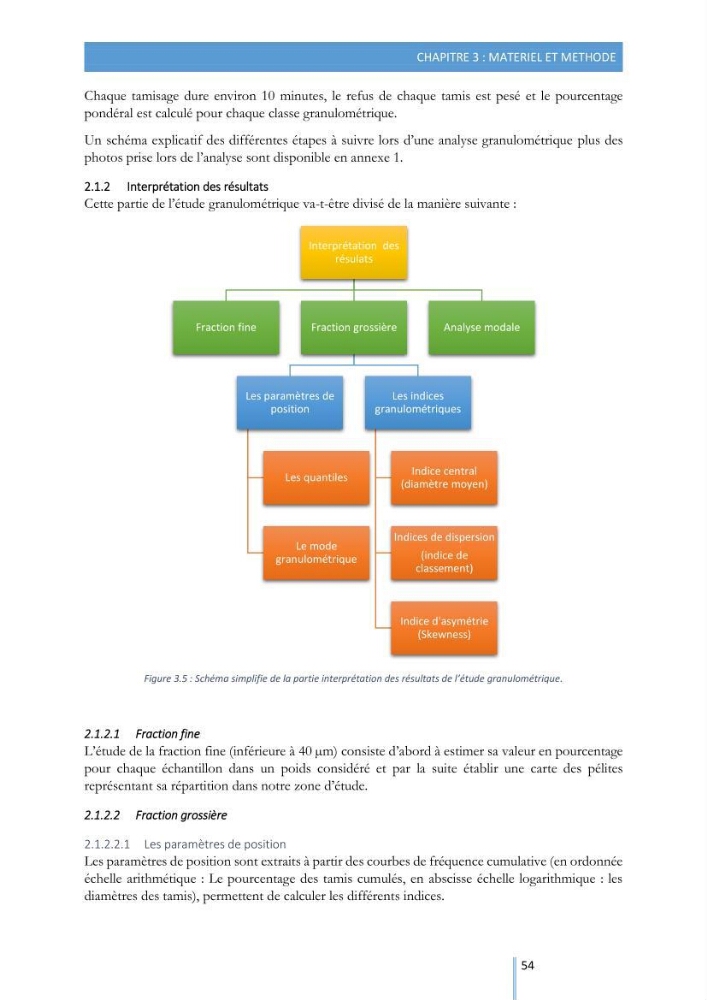

Figure 3.5 : Schéma simplifie de la partie interprétation des résultats de l’étude granulométrique.
2.1.2.1 Fraction fine
L’étude de la fraction fine (inférieure à 40 µm) consiste d’abord à estimer sa valeur en pourcentage
pour chaque échantillon dans un poids considéré et par la suite établir une carte des pélites
représentant sa répartition dans notre zone d’étude.
2.1.2.2 Fraction grossière
2.1.2.2.1 Les paramètres de position
Les paramètres de position sont extraits à partir des courbes de fréquence cumulative (en ordonnée
échelle arithmétique : Le pourcentage des tamis cumulés, en abscisse échelle logarithmique : les
diamètres des tamis), permettent de calculer les différents indices.
Interprétation des
résulats
Fraction fine
Fraction grossière
Les paramètres de
position
Les quantiles
Le mode
granulométrique
Les indices
granulométriques
Indice central
(diamètre moyen)
Indices de dispersion
(indice de
classement)
Indice d'asymétrie
(Skewness)
Analyse modale
54
Chaque tamisage dure environ 10 minutes, le refus de chaque tamis est pesé et le pourcentage
pondéral est calculé pour chaque classe granulométrique.
Un schéma explicatif des différentes étapes à suivre lors d’une analyse granulométrique plus des
photos prise lors de l’analyse sont disponible en annexe 1.
2.1.2 Interprétation des résultats
Cette partie de l’étude granulométrique va-t-être divisé de la manière suivante :
Figure 3.5 : Schéma simplifie de la partie interprétation des résultats de l’étude granulométrique.
2.1.2.1 Fraction fine
L’étude de la fraction fine (inférieure à 40 µm) consiste d’abord à estimer sa valeur en pourcentage
pour chaque échantillon dans un poids considéré et par la suite établir une carte des pélites
représentant sa répartition dans notre zone d’étude.
2.1.2.2 Fraction grossière
2.1.2.2.1 Les paramètres de position
Les paramètres de position sont extraits à partir des courbes de fréquence cumulative (en ordonnée
échelle arithmétique : Le pourcentage des tamis cumulés, en abscisse échelle logarithmique : les
diamètres des tamis), permettent de calculer les différents indices.
Interprétation des
résulats
Fraction fine
Fraction grossière
Les paramètres de
position
Les quantiles
Le mode
granulométrique
Les indices
granulométriques
Indice central
(diamètre moyen)
Indices de dispersion
(indice de
classement)
Indice d'asymétrie
(Skewness)
Analyse modale
