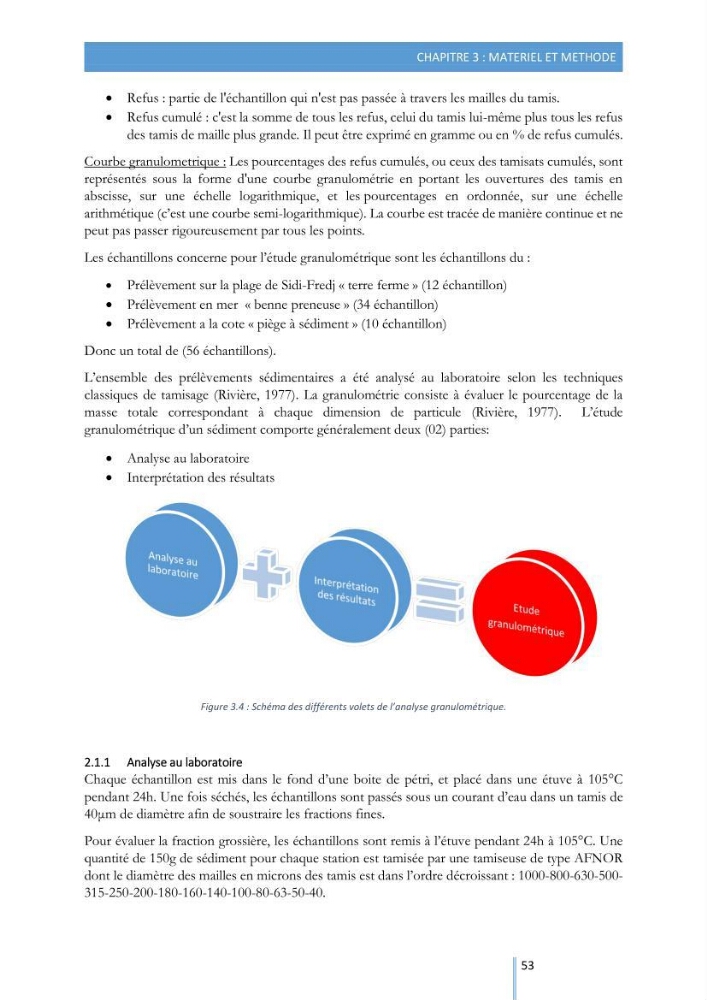

CHAPITRE 3 : MATERIEL ET METHODE
53
Refus : partie de l'échantillon qui n'est pas passée à travers les mailles du tamis.
Refus cumulé : c'est la somme de tous les refus, celui du tamis lui-même plus tous les refus
des tamis de maille plus grande. Il peut être exprimé en gramme ou en % de refus cumulés.
Courbe granulometrique : Les pourcentages des refus cumulés, ou ceux des tamisats cumulés, sont
représentés sous la forme d'une courbe granulométrie en portant les ouvertures des tamis en
abscisse, sur une échelle logarithmique, et les pourcentages en ordonnée, sur une échelle
arithmétique (c’est une courbe semi-logarithmique). La courbe est tracée de manière continue et ne
peut pas passer rigoureusement par tous les points.
Les échantillons concerne pour l’étude granulométrique sont les échantillons du :
Prélèvement sur la plage de Sidi-Fredj « terre ferme » (12 échantillon)
Prélèvement en mer « benne preneuse » (34 échantillon)
Prélèvement a la cote « piège à sédiment » (10 échantillon)
Donc un total de (56 échantillons).
L’ensemble des prélèvements sédimentaires a été analysé au laboratoire selon les techniques
classiques de tamisage (Rivière, 1977). La granulométrie consiste à évaluer le pourcentage de la
masse totale correspondant à chaque dimension de particule (Rivière, 1977). L’étude
granulométrique d’un sédiment comporte généralement deux (02) parties:
Analyse au laboratoire
Interprétation des résultats
Figure 3.4 : Schéma des différents volets de l’analyse granulométrique.
2.1.1 Analyse au laboratoire
Chaque échantillon est mis dans le fond d’une boite de pétri, et placé dans une étuve à 105°C
pendant 24h. Une fois séchés, les échantillons sont passés sous un courant d’eau dans un tamis de
40μm de diamètre afin de soustraire les fractions fines.
Pour évaluer la fraction grossière, les échantillons sont remis à l’étuve pendant 24h à 105°C. Une
quantité de 150g de sédiment pour chaque station est tamisée par une tamiseuse de type AFNOR
dont le diamètre des mailles en microns des tamis est dans l’ordre décroissant : 1000-800-630-500315-250-200-180-160-140-100-80-63-50-40.
