Chapitre 2 : Diagnostic
Etude bathymétrique
62
2.2.5.3 Méthodologie de traitement des données
Les données extraites ont subi successivement un traitement similaire par les outils : Spatial
Analyst Tools et 3D Analyst Tools de Arc toolbox. Afin de performer le traitement, une
extension que nous avons nommée ’’Interpolation_TIN’’ a été programmée sous Model
Builder (Outil de programmation intégré sur ArcGIS à base du langage python), ce qui a
permis de programmer des modèles de géotraitement (Figure II-25). (Annexe N°07).
L’extension permet :
- L’importation et l’affichage des tableaux de bathymétrie sous forme de points
géoréférencés ;
- D’effectuer une interpolation « Kriging » sur les nuages de points et la création des
rasters en sortie ;
- La conversion des rasters d’interpolation en raster *TIN (Triangulation Irregular
Network) ;
- La création des courbes de niveau (Isobathes) à partir des TIN ;
- La création des rasters des pentes à partir des rasters d’interpolation.
Les cartes bathymétriques sont élaborées avec des mailles de 100 m², de l’isobathe 5 m
jusqu’à 100 m de profondeur, en raison de l’erreur moyenne quadratique qui se trouve plus
faible que celle des autres méthodes pour cette configuration des données (Louati et al.,

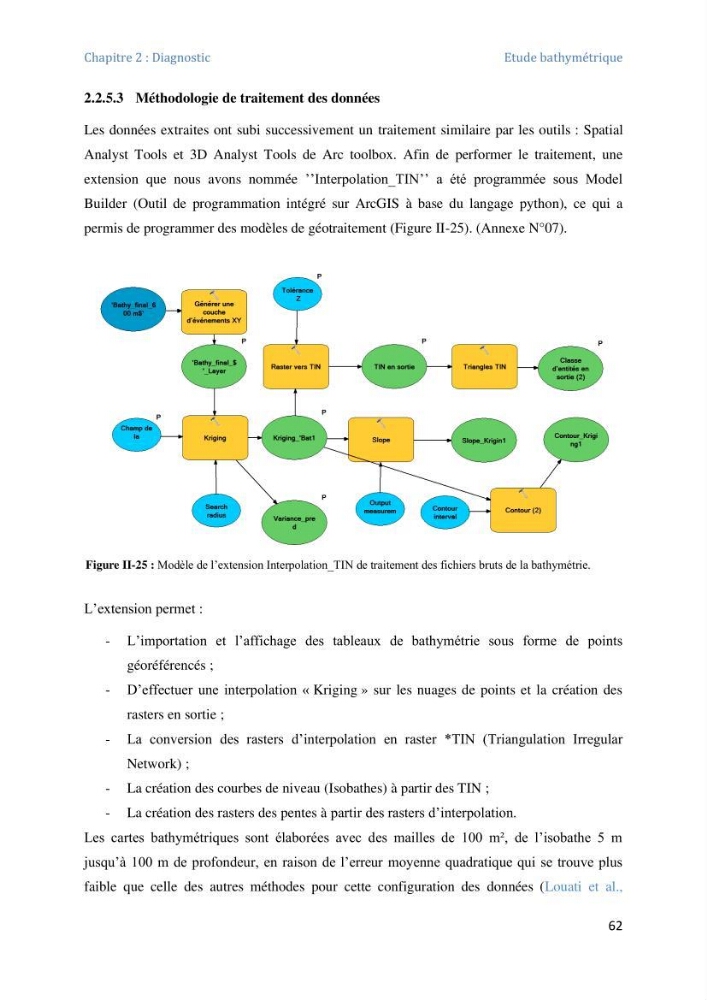

Figure II-25 : Modèle de l’extension Interpolation_TIN de traitement des fichiers bruts de la bathymétrie.
