CHAPITRE IV
Cas d’étude n°1
190

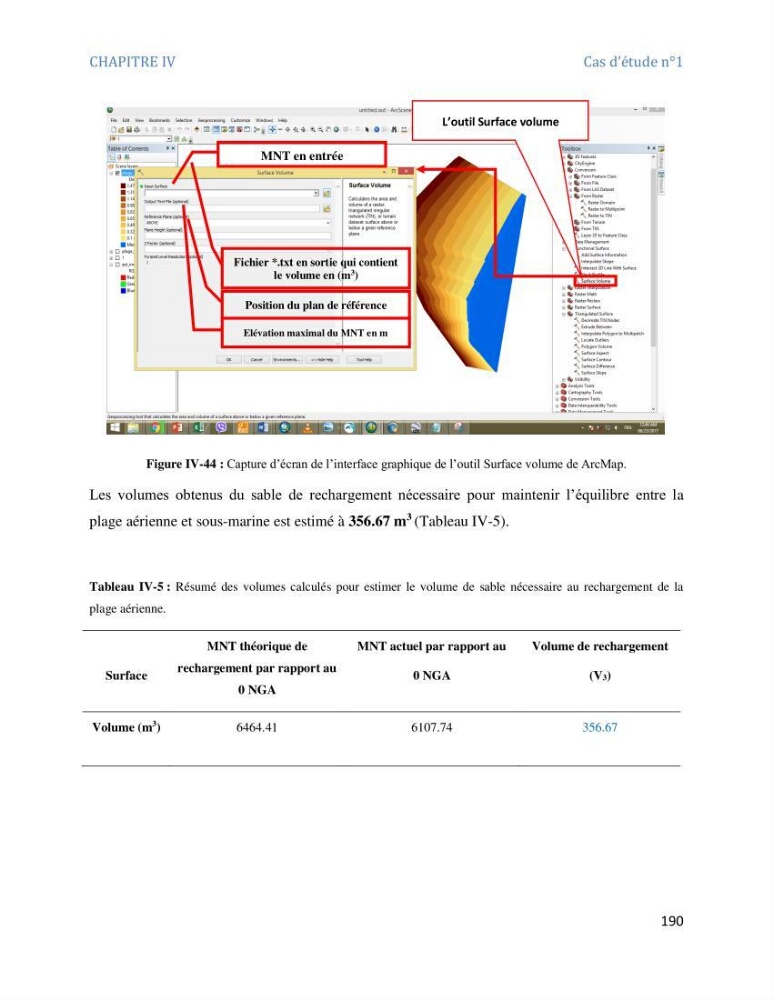

Figure IV-44 : Capture d’écran de l’interface graphique de l’outil Surface volume de ArcMap.
Les volumes obtenus du sable de rechargement nécessaire pour maintenir l’équilibre entre la
plage aérienne et sous-marine est estimé à 356.67 m
3 (Tableau IV-5).
Tableau IV-5 : Résumé des volumes calculés pour estimer le volume de sable nécessaire au rechargement de la
plage aérienne.
Surface
MNT théorique de
rechargement par rapport au
0 NGA
MNT actuel par rapport au
0 NGA
Volume de rechargement
(V3)
Volume (m
3 )
6464.41
6107.74
356.67
MNT en entrée
Fichier *.txt en sortie qui contient
le volume en (m
3
)
Position du plan de référence
Elévation maximal du MNT en m
L’outil Surface volume
