CHAPITRE IV
Cas d’étude n°1
189
Tableau IV-4 : Caractéristiques des niveaux d’eau (BRGM et al., 2013).
Secteur
Surcôte
(m)
Set up
(m)
Niveau extrême
Actuel proposé (ZH)
Différence entre le 0 ZH
et le 0 NGA (m)
Niveau extrême actuel
proposé (NGA)
Alger
1.5 à 2
0.48
1.98 à 2.48
0.34
+1.64 à +2.14
Ce MNT (Figure IV-43) est obtenu par interpolation entre la ligne des sommets de la plage
attribué par la valeur 1.64 m du niveau extrême et le nouvel trait de côte reconstitué, tandis que le
modèle numérique de terrain actuel est élaboré à partir des profils émergés de l’année 2017.

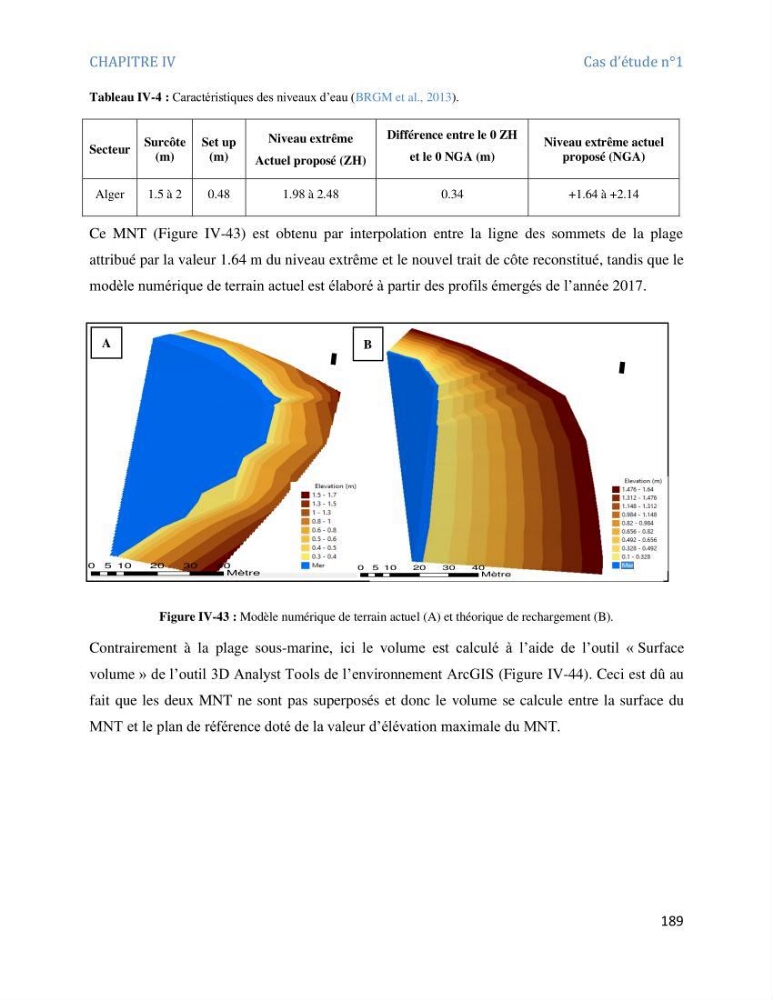

Figure IV-43 : Modèle numérique de terrain actuel (A) et théorique de rechargement (B).
Contrairement à la plage sous-marine, ici le volume est calculé à l’aide de l’outil « Surface
volume » de l’outil 3D Analyst Tools de l’environnement ArcGIS (Figure IV-44). Ceci est dû au
fait que les deux MNT ne sont pas superposés et donc le volume se calcule entre la surface du
MNT et le plan de référence doté de la valeur d’élévation maximale du MNT.
-
-
B
A
0
10
20
30
40
5
Mètre
0
10
20
30
40
5
Mètre
