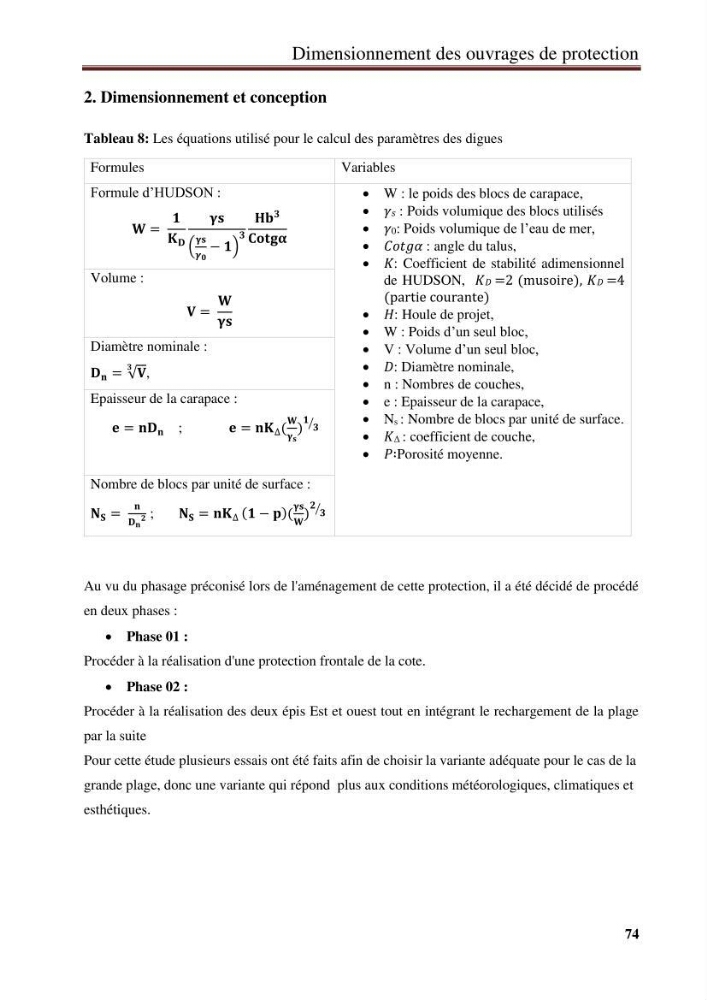

Dimensionnement des ouvrages de protection
74
2. Dimensionnement et conception
Tableau 8: Les équations utilisé pour le calcul des paramètres des digues
Formules
Variables
Formule d’HUDSON :
𝐖 =
𝟏
𝐊 𝐃
í µí»„í µí°(
í µí»„í µí°í µí¼¸ 𝟎
− 𝟏)
𝟑
𝐇𝐛
𝟑
𝐂𝐨𝐭𝐠𝛂
 W : le poids des blocs de carapace,
 𝛾𝑠 : Poids volumique des blocs utilisés
 𝛾0: Poids volumique de l’eau de mer,
 𝐶𝑜𝑡𝑔𝛼 : angle du talus,
 𝐾: Coefficient de stabilité adimensionnel
de HUDSON, 𝐾𝐷 =2 (musoire), 𝐾𝐷 =4
(partie courante)
 𝐻: Houle de projet,
 W : Poids d’un seul bloc,
 V : Volume d’un seul bloc,
 𝐷: Diamètre nominale,
 n : Nombres de couches,
 e : Epaisseur de la carapace,
 Ns : Nombre de blocs par unité de surface.
 í µí°¾Δ : coefficient de couche,
 𝑃∶Porosité moyenne.
Volume :
𝐕 =
𝐖
í µí»„í µí°Diamètre nominale :
𝐃 𝐧 = √𝐕
𝟑
,
Epaisseur de la carapace :
𝐞 = 𝐧𝐃 𝐧 ;
𝐞 = 𝐧𝐊 ∆ (
𝐖
𝛄 í µí°)
𝟏 𝟑
⁄
Nombre de blocs par unité de surface :
𝐍 𝐒 =
𝐧
𝐃 𝐧
𝟐 ;
𝐍 𝐒 = 𝐧𝐊 ∆ (𝟏 − 𝐩)(
í µí»„í µí°í µí°–
)
𝟐 𝟑
⁄
Au vu du phasage préconisé lors de l'aménagement de cette protection, il a été décidé de procédé
en deux phases :
 Phase 01 :
Procéder à la réalisation d'une protection frontale de la cote.
 Phase 02 :
Procéder à la réalisation des deux épis Est et ouest tout en intégrant le rechargement de la plage
par la suite
Pour cette étude plusieurs essais ont été faits afin de choisir la variante adéquate pour le cas de la
grande plage, donc une variante qui répond plus aux conditions météorologiques, climatiques et
esthétiques.
