Dimensionnement des ouvrages de protection
75

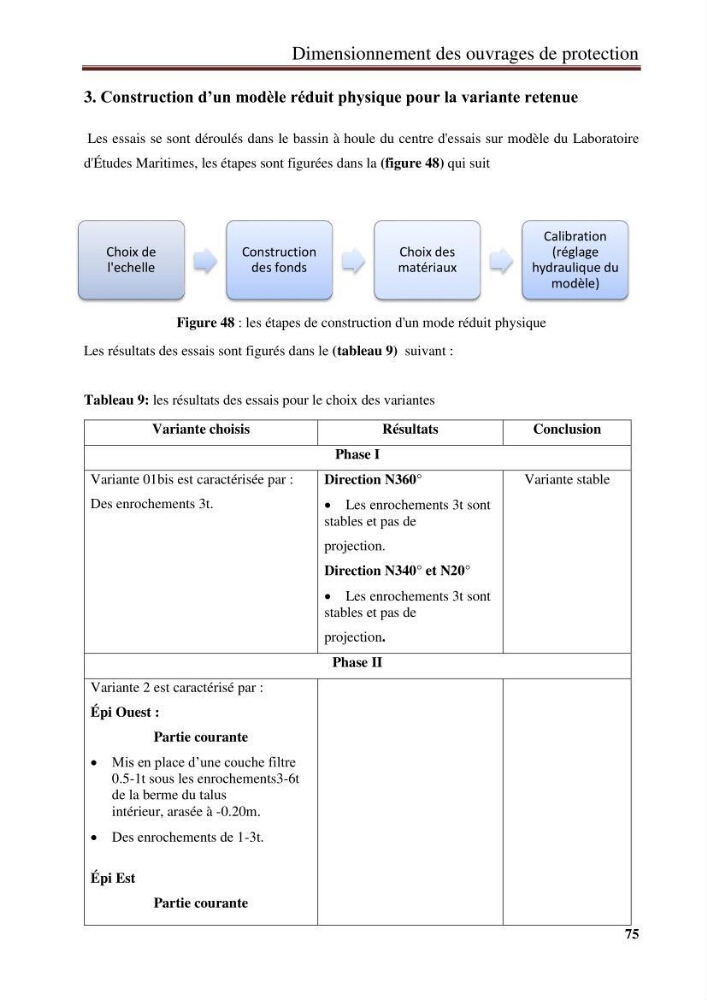

3. Construction d’un modèle réduit physique pour la variante retenue
Les essais se sont déroulés dans le bassin à houle du centre d'essais sur modèle du Laboratoire
d'Études Maritimes, les étapes sont figurées dans la (figure 48) qui suit
Figure 48 : les étapes de construction d'un mode réduit physique
Les résultats des essais sont figurés dans le (tableau 9) suivant :
Tableau 9: les résultats des essais pour le choix des variantes
Variante choisis
Résultats
Conclusion
Phase I
Variante 01bis est caractérisée par :
Des enrochements 3t.
Direction N360°
 Les enrochements 3t sont
stables et pas de
projection.
Direction N340° et N20°
 Les enrochements 3t sont
stables et pas de
projection.
Variante stable
Phase II
Variante 2 est caractérisé par :
Épi Ouest :
Partie courante
 Mis en place d’une couche filtre
0.5-1t sous les enrochements3-6t
de la berme du talus
intérieur, arasée à -0.20m.
 Des enrochements de 1-3t.
Épi Est
Partie courante
Choix de
l'echelle
Construction
des fonds
Choix des
matériaux
Calibration
(réglage
hydraulique du
modèle)
