Dimensionnement des ouvrages de protection
73

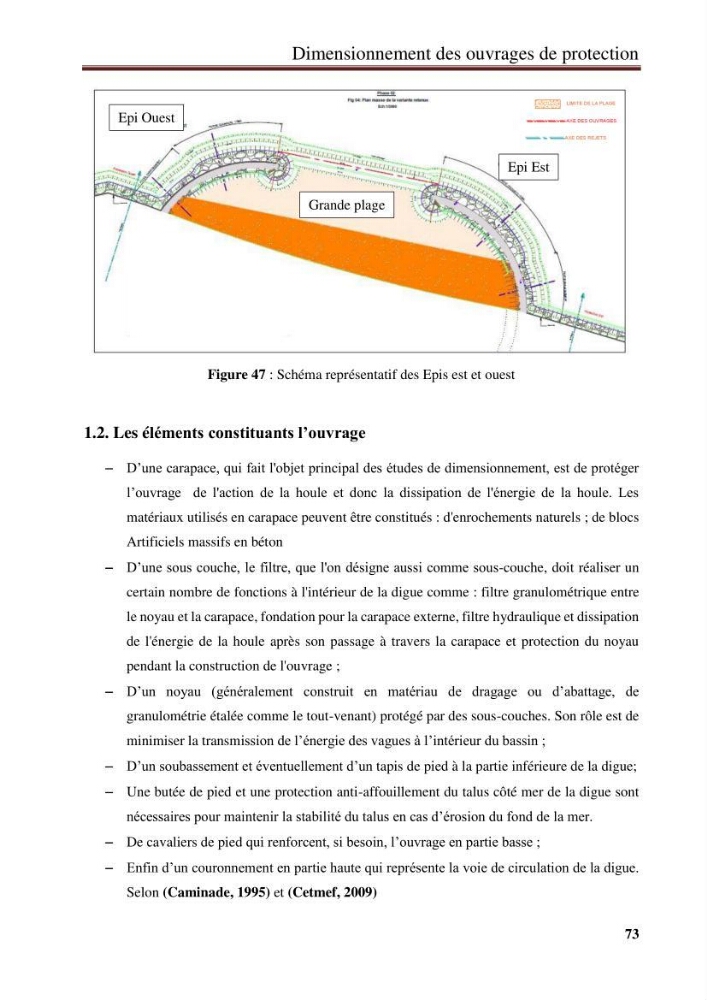

Figure 47 : Schéma représentatif des Epis est et ouest
1.2. Les éléments constituants l’ouvrage
 D’une carapace, qui fait l'objet principal des études de dimensionnement, est de protéger
l’ouvrage de l'action de la houle et donc la dissipation de l'énergie de la houle. Les
matériaux utilisés en carapace peuvent être constitués : d'enrochements naturels ; de blocs
Artificiels massifs en béton
 D’une sous couche, le filtre, que l'on désigne aussi comme sous-couche, doit réaliser un
certain nombre de fonctions à l'intérieur de la digue comme : filtre granulométrique entre
le noyau et la carapace, fondation pour la carapace externe, filtre hydraulique et dissipation
de l'énergie de la houle après son passage à travers la carapace et protection du noyau
pendant la construction de l'ouvrage ;
 D’un noyau (généralement construit en matériau de dragage ou d’abattage, de
granulométrie étalée comme le tout-venant) protégé par des sous-couches. Son rôle est de
minimiser la transmission de l’énergie des vagues à l’intérieur du bassin ;
 D’un soubassement et éventuellement d’un tapis de pied à la partie inférieure de la digue;
 Une butée de pied et une protection anti-affouillement du talus côté mer de la digue sont
nécessaires pour maintenir la stabilité du talus en cas d’érosion du fond de la mer.
 De cavaliers de pied qui renforcent, si besoin, l’ouvrage en partie basse ;
 Enfin d’un couronnement en partie haute qui représente la voie de circulation de la digue.
Selon (Caminade, 1995) et (Cetmef, 2009)
Epi Ouest
Epi Est
Grande plage
