Etude de l’évolution bathymétrique
50
Un MNT Résiduel représentant la différence entre les deux MNT a été généré afin de définir les
secteurs en érosion et en accrétion entre ces deux levés topographiques (Yahyaoui et al., 2014).
La réalisation d’un MNT résiduel est effectuée sur Arcgis à l’aide de l’outil « remblais déblais »,
outil d’analyse 3D des données. Cet outil permet de calculer la différence de volume entre les deux
MNT (fichier raster) de 2014 et 2020 et de la représenter sous forme d’une carte thématique.
Les traitements ont été réalisés sous le système de coordonnée projeté « WGS84 UTM Zone 31 ».
1.3.1. L’interpolation
Les données acquises sont disposées de manière irrégulière et ne permettent pas d’avoir une
connaissance en tout point de la profondeur du terrain. Pour ce faire il faut définir une méthode
d’interpolation qui permettra de décrire ce paramètre de manière continue. Ces méthodes
d’interpolation sont très variées, avec leurs avantages et leurs inconvénients (Chanel, 2012).

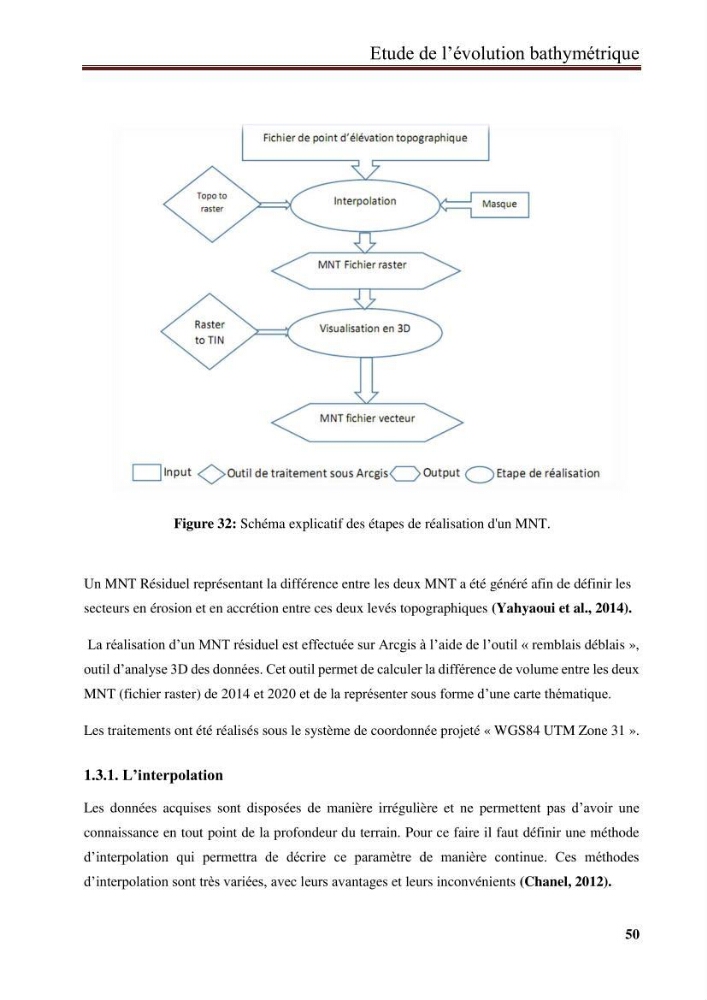

Figure 32: Schéma explicatif des étapes de réalisation d'un MNT.
