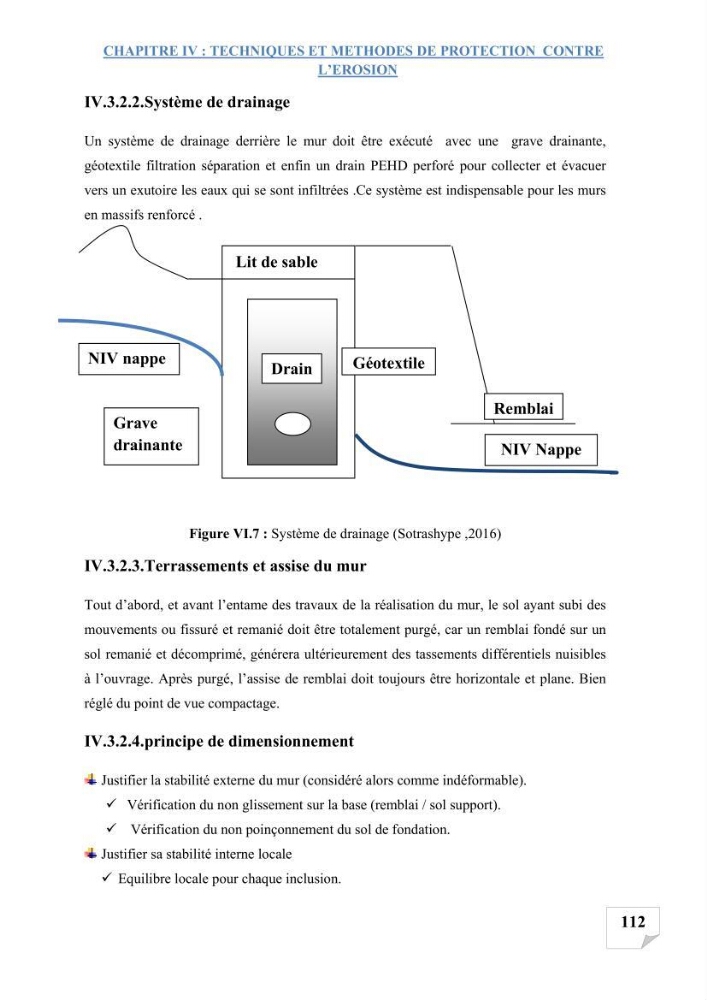

CHAPITRE IV : TECHNIQUES ET METHODES DE PROTECTION CONTRE
L’EROSION

112
IV.3.2.2.Système de drainage
Un système de drainage derrière le mur doit être exécuté avec une grave drainante,
géotextile filtration séparation et enfin un drain PEHD perforé pour collecter et évacuer
vers un exutoire les eaux qui se sont infiltrées .Ce système est indispensable pour les murs
en massifs renforcé .
Figure VI.7 : Système de drainage (Sotrashype ,2016)
IV.3.2.3.Terrassements et assise du mur
Tout d’abord, et avant l’entame des travaux de la réalisation du mur, le sol ayant subi des
mouvements ou fissuré et remanié doit être totalement purgé, car un remblai fondé sur un
sol remanié et décomprimé, générera ultérieurement des tassements différentiels nuisibles
à l’ouvrage. Après purgé, l’assise de remblai doit toujours être horizontale et plane. Bien
réglé du point de vue compactage.
IV.3.2.4.principe de dimensionnement
Justifier la stabilité externe du mur (considéré alors comme indéformable).
 Vérification du non glissement sur la base (remblai / sol support).
 Vérification du non poinçonnement du sol de fondation.
Justifier sa stabilité interne locale
 Equilibre locale pour chaque inclusion.
Remblai
NIV Nappe
Drain
Géotextile
Grave
drainante
NIV nappe
Lit de sable
