CHAPITRE IV : TECHNIQUES ET METHODES DE PROTECTION CONTRE
L’EROSION
111
et parement en bloc fleurie type Retenus 50 . Sa hauteur maximale sera de 20 m. Le
linéaire et le tracé en plan 100 ml.
IV.3.1. Principe du renforcement
Le renforcement du sol par inclusion de nappes géotextiles, sous les résistances à la
traction, se fait par transmission de l’effort de traction par frottement de l’interface remblai
/ géotextile (cas des remblais sélectionné en sols fins soit un tuf) .
IV.3.1.1. Objectifs
Augmenter les caractéristiques mécaniques du remblai pour permettre la réalisation
d’un mur de pente verticale ou quasi – verticale, et ainsi assurer sa pérennité sous les
diverses sollicitations qu’il peut rencontrer au cours de sa durée de vie (accidentelles ou
Permanentes). Le géotextile travaille à la traction, et reprend l’effort suivant son plan.

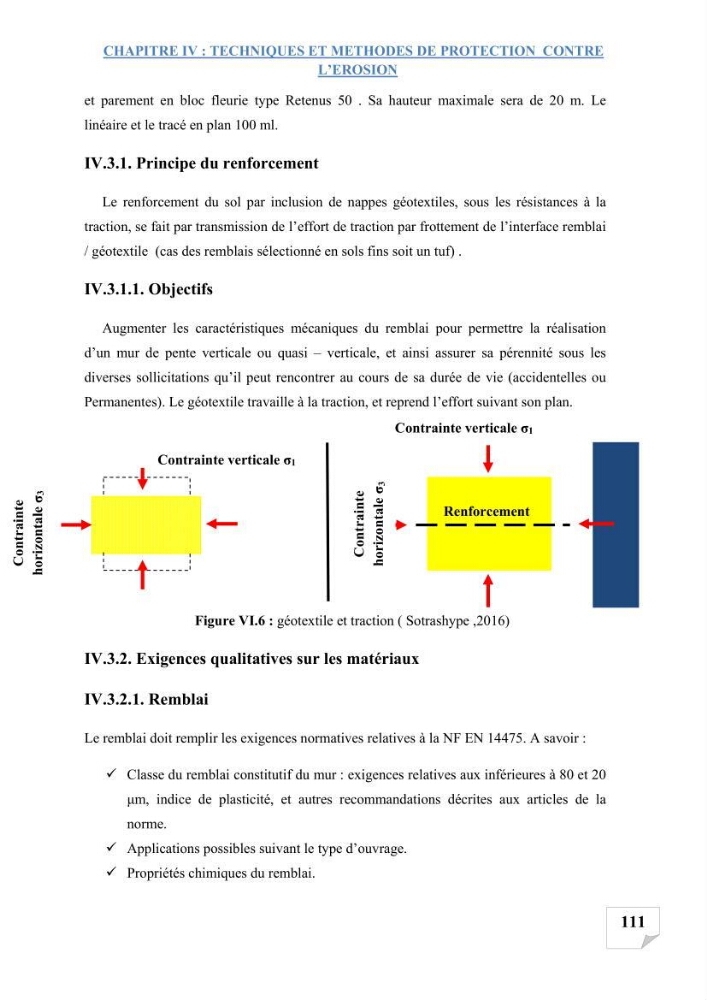

Figure VI.6 : géotextile et traction ( Sotrashype ,2016)
IV.3.2. Exigences qualitatives sur les matériaux
IV.3.2.1. Remblai
Le remblai doit remplir les exigences normatives relatives à la NF EN 14475. A savoir :
Classe du remblai constitutif du mur : exigences relatives aux inférieures à 80 et 20
μm, indice de plasticité, et autres recommandations décrites aux articles de la
norme.
Applications possibles suivant le type d’ouvrage.
Propriétés chimiques du remblai.
Contrainte verticale σ 1
Contrainte
horizontale σ
3
Renforcement
Contrainte
horizontale σ
3
Contrainte verticale σ 1
