-Mise en contact avec pression des extrémités des tubes.
-Diminution de la pression a 0 bar.
-A l’issu de la durée de refroidissement (45 min pour les tuyaux de 355 mm de diamètre et 7
min pour les tuyaux de 125 mm de diamètre).
-Défaire les mâchoires de positionnement de tube.
1
2
3
4
5
F

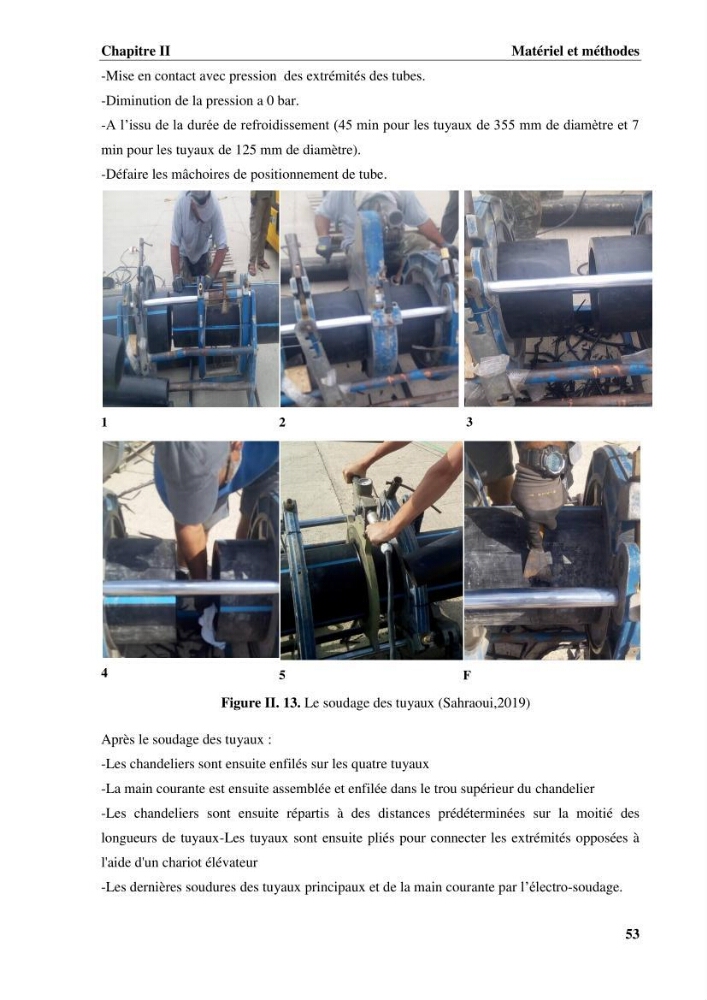

Figure II. 13. Le soudage des tuyaux (Sahraoui,2019)
Après le soudage des tuyaux :
-Les chandeliers sont ensuite enfilés sur les quatre tuyaux
-La main courante est ensuite assemblée et enfilée dans le trou supérieur du chandelier
-Les chandeliers sont ensuite répartis à des distances prédéterminées sur la moitié des
longueurs de tuyaux-Les tuyaux sont ensuite pliés pour connecter les extrémités opposées à
l'aide d'un chariot élévateur
-Les dernières soudures des tuyaux principaux et de la main courante par l’électro-soudage.
