Chapitre II
Matériel et méthodes
52

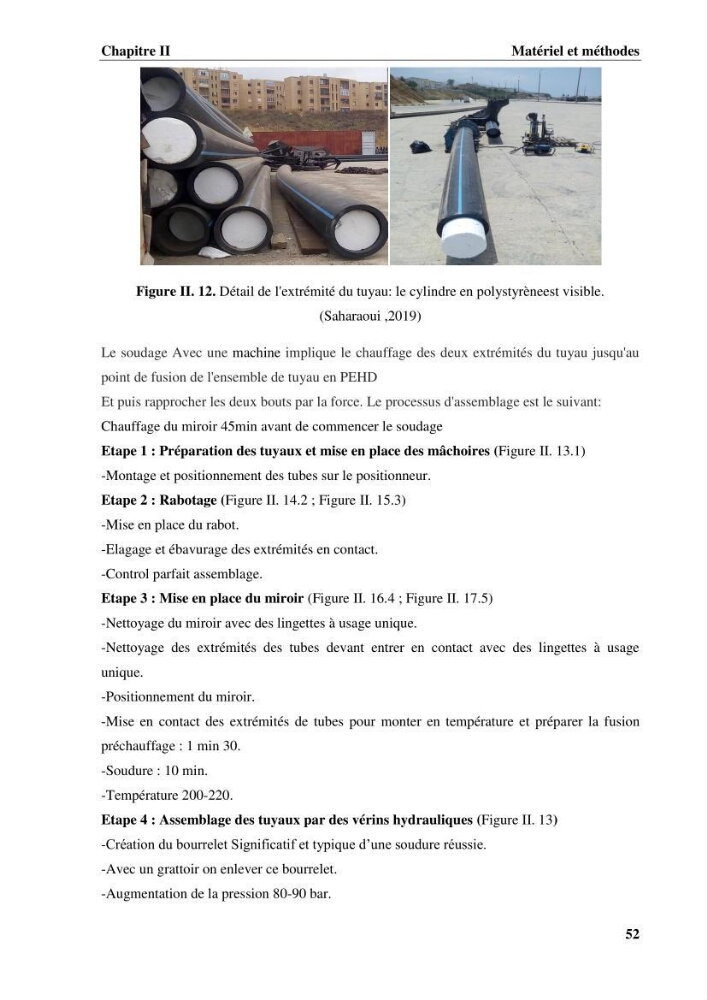

Figure II. 12. Détail de l'extrémité du tuyau: le cylindre en polystyrèneest visible.
(Saharaoui ,2019)
Le soudage Avec une machine implique le chauffage des deux extrémités du tuyau jusqu'au
point de fusion de l'ensemble de tuyau en PEHD
Et puis rapprocher les deux bouts par la force. Le processus d'assemblage est le suivant:
Chauffage du miroir 45min avant de commencer le soudage
Etape 1 : Préparation des tuyaux et mise en place des mâchoires (Figure II. 13.1)
-Montage et positionnement des tubes sur le positionneur.
Etape 2 : Rabotage (Figure II. 14.2 ; Figure II. 15.3)
-Mise en place du rabot.
-Elagage et ébavurage des extrémités en contact.
-Control parfait assemblage.
Etape 3 : Mise en place du miroir (Figure II. 16.4 ; Figure II. 17.5)
-Nettoyage du miroir avec des lingettes à usage unique.
-Nettoyage des extrémités des tubes devant entrer en contact avec des lingettes à usage
unique.
-Positionnement du miroir.
-Mise en contact des extrémités de tubes pour monter en température et préparer la fusion
préchauffage : 1 min 30.
-Soudure : 10 min.
-Température 200-220.
Etape 4 : Assemblage des tuyaux par des vérins hydrauliques (Figure II. 13)
-Création du bourrelet Significatif et typique d’une soudure réussie.
-Avec un grattoir on enlever ce bourrelet.
-Augmentation de la pression 80-90 bar.
