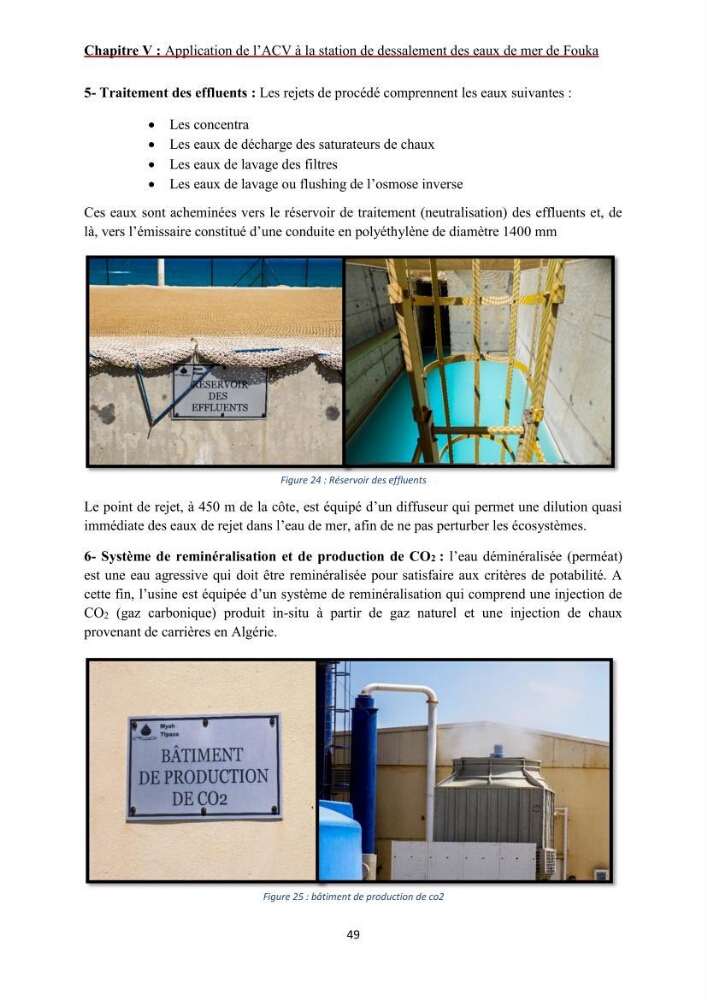

Chapitre V : Application de l’ACV à la station de dessalement des eaux de mer de Fouka
49
5- Traitement des effluents : Les rejets de procédé comprennent les eaux suivantes :
Les concentra
Les eaux de décharge des saturateurs de chaux
Les eaux de lavage des filtres
Les eaux de lavage ou flushing de l’osmose inverse
Ces eaux sont acheminées vers le réservoir de traitement (neutralisation) des effluents et, de
là, vers l’émissaire constitué d’une conduite en polyéthylène de diamètre 1400 mm
Le point de rejet, à 450 m de la côte, est équipé d’un diffuseur qui permet une dilution quasi
immédiate des eaux de rejet dans l’eau de mer, afin de ne pas perturber les écosystèmes.
6- Système de reminéralisation et de production de CO2 : l’eau déminéralisée (perméat)
est une eau agressive qui doit être reminéralisée pour satisfaire aux critères de potabilité. A
cette fin, l’usine est équipée d’un système de reminéralisation qui comprend une injection de
CO2 (gaz carbonique) produit in-situ à partir de gaz naturel et une injection de chaux
provenant de carrières en Algérie.
Figure 24 : Réservoir des effluents
Figure 25 : bâtiment de production de co2
