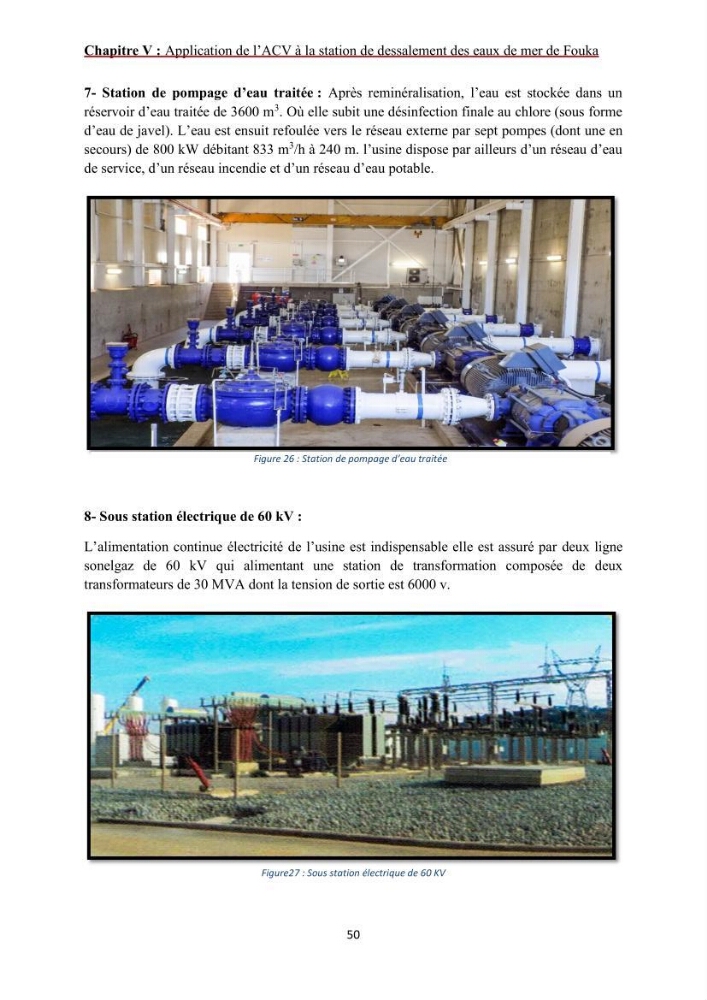

Chapitre V : Application de l’ACV à la station de dessalement des eaux de mer de Fouka
50
7- Station de pompage d’eau traitée : Après reminéralisation, l’eau est stockée dans un
réservoir d’eau traitée de 3600 m
3
. Où elle subit une désinfection finale au chlore (sous forme
d’eau de javel). L’eau est ensuit refoulée vers le réseau externe par sept pompes (dont une en
secours) de 800 kW débitant 833 m
3
/h à 240 m. l’usine dispose par ailleurs d’un réseau d’eau
de service, d’un réseau incendie et d’un réseau d’eau potable.
8- Sous station électrique de 60 kV :
L’alimentation continue électricité de l’usine est indispensable elle est assuré par deux ligne
sonelgaz de 60 kV qui alimentant une station de transformation composée de deux
transformateurs de 30 MVA dont la tension de sortie est 6000 v.
Figure 26 : Station de pompage d’eau traitée
Figure27 : Sous station électrique de 60 KV
