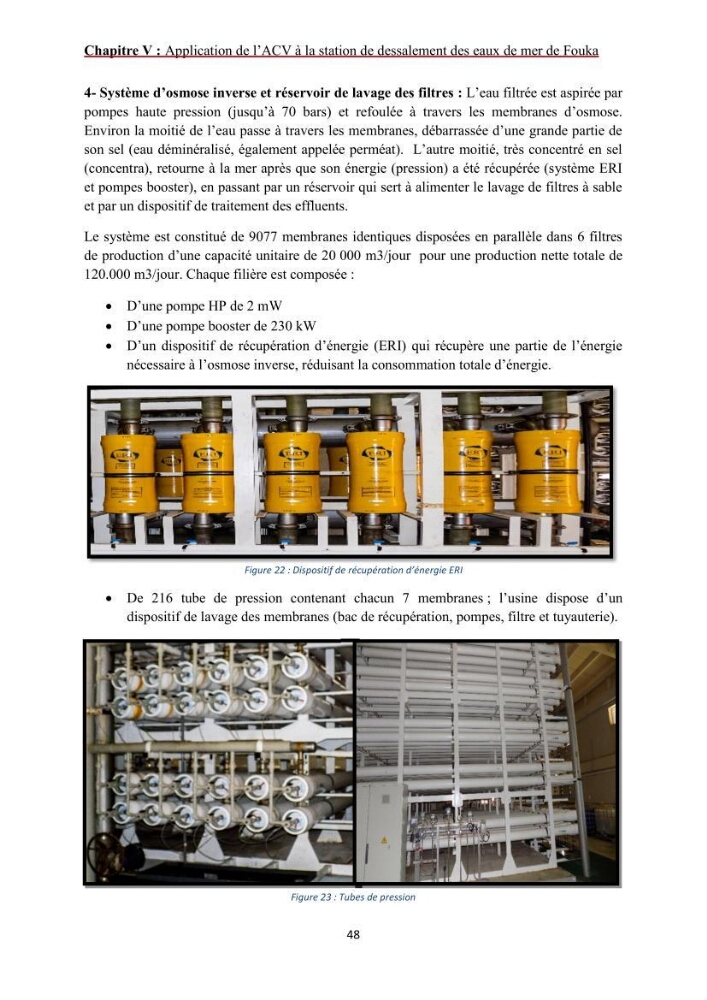

Chapitre V : Application de l’ACV à la station de dessalement des eaux de mer de Fouka
48
4- Système d’osmose inverse et réservoir de lavage des filtres : L’eau filtrée est aspirée par
pompes haute pression (jusqu’à 70 bars) et refoulée à travers les membranes d’osmose.
Environ la moitié de l’eau passe à travers les membranes, débarrassée d’une grande partie de
son sel (eau déminéralisé, également appelée perméat). L’autre moitié, très concentré en sel
(concentra), retourne à la mer après que son énergie (pression) a été récupérée (système ERI
et pompes booster), en passant par un réservoir qui sert à alimenter le lavage de filtres à sable
et par un dispositif de traitement des effluents.
Le système est constitué de 9077 membranes identiques disposées en parallèle dans 6 filtres
de production d’une capacité unitaire de 20 000 m3/jour pour une production nette totale de
120.000 m3/jour. Chaque filière est composée :
D’une pompe HP de 2 mW
D’une pompe booster de 230 kW
D’un dispositif de récupération d’énergie (ERI) qui récupère une partie de l’énergie
nécessaire à l’osmose inverse, réduisant la consommation totale d’énergie.
De 216 tube de pression contenant chacun 7 membranes ; l’usine dispose d’un
dispositif de lavage des membranes (bac de récupération, pompes, filtre et tuyauterie).
Figure 23 : Tubes de pression
Figure 22 : Dispositif de récupération d’énergie ERI
