V.2.2. Mesure de flux sédimentaires et direction de transport observés
Cette partie a pour but d’étudier les mouvements hydro-sédimentaires au niveau du
littoral de Boumerdès : la quantification du transport longitudinal par simulation statistique.
Pour mesurer les débits solides en relation avec les forçages hydrodynamiques, nous
avons procédé à des mesures in situ par des pièges monodirectionnels associés à des
campagnes de mesures de courants.
V.2.2.1 Méthodologie et protocole de piégeage
Afin de savoir si les modèles numériques peuvent mesurer le transport sédimentaire
longitudinal, et de choisir la formule la plus adaptée dans notre zone d’étude, plusieurs
mesures sur le terrain ont été effectuées sur la plage sous-marine de Boumerdès. Cette étude
est basée sur des mesures directes de transport sédimentaire longitudinal à l'aide des pièges à
sédiments de sorte que les pièges à sédiments apparurent comme une méthode plus adaptée et
plus précise pour mesurer les transports sédimentaires longitudinaux dans la zone de surf. Le
type de ce piège utilisé a été proposé par (Kraus 1987).
(1)
Mesures sur le terrain
Les pièges à sédiments de type «Kraus" sont composées d'une structure en acier
inoxydable, d’une hauteur d’environ 1,4 m. Six ouvertures d'une longueur de 0,14 m et d'une
largeur de 0,07 m sont réparties sur la hauteur de la structure. L’espace entre deux ouvertures
adjacentes est de 0.13 m où le filet le plus bas était situé à 10 cm au-dessus du fond et le
dernier était à 110 cm (Fig V.13). Chaque ouverture est caractérisée par un filet d’une maille
de 63 µm.
Les pièges à sédiments ancrées dans le sable jusqu'à une profondeur de 40 cm dans la
partie inférieure, ils sont déployés sur une hauteur d’eau d’environ 1 m à 1,20 m. Les pièges à
sédiments installés en face au courant dominant pendant 10 min sur des profils transversaux
(2 points pour chaque profil).
En parallèle, une mesure des courants a été procéder in situ à l’aide d’un courantomètre
type global water Fp101.

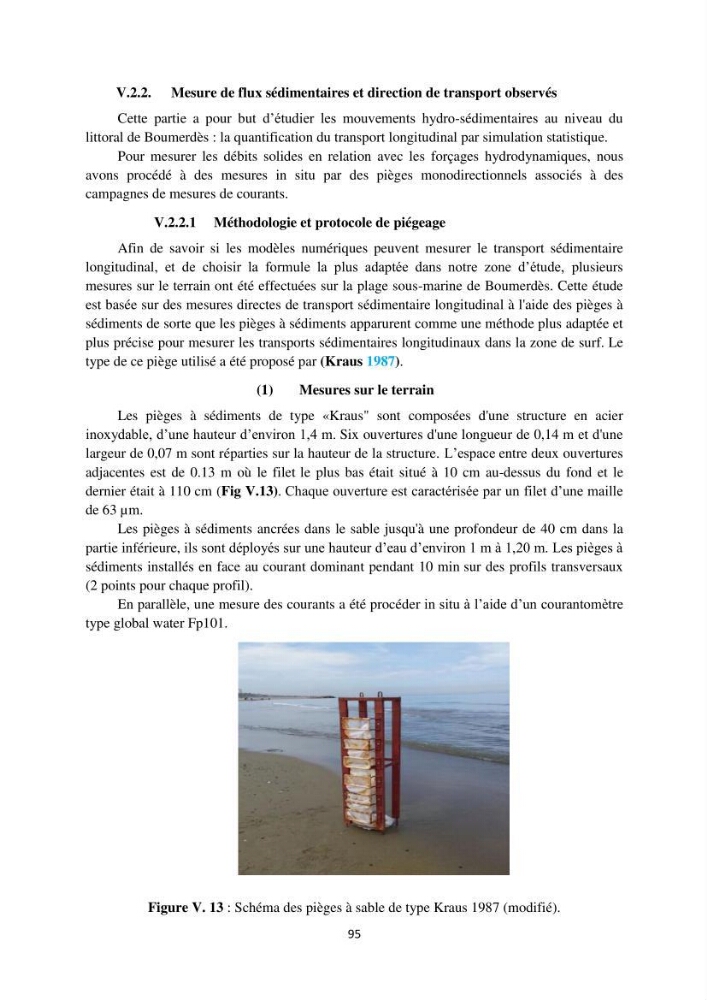

Figure V. 13 : Schéma des pièges à sable de type Kraus 1987 (modifié).
