- Une boite à roulement constituée de 3 roulements à rouleaux, son rôle est de centrer
l’axe de la vis d’extrusion et absorber la compression vers l’arrière qui s’exerce sur la vis
lorsqu’elle pousse le produit vers l’avant ;
- Un doseur volumétrique constitué d’une trémie équipée d’une vis volumétrique servant
à introduire de façon continue et régulière le matériau à extruder ;
- La vis d’extrusion montée sur un axe est constituée d’éléments modulaires de forme et
de longueurs variées qui peuvent s’empiler les uns à la suite des autres pour constituer une
seule vis continue dont le pas peut être interrompu à intervalles réguliers par des dispositifs
destinés a freiner le matériau à extruder et appelé « écluse ». cette vis est divisée en 3
parties (phase d’alimentation, phase de traitement et phase de la fusion) ;
- Les écluses sont des éléments de diamètre et d’épaisseur variable, leur rôle est
d’augmenter plus ou moins la friction à l’intérieur du fourreau de l’extrudeur, afin de régler
l’échauffement du produit ;
- Le fourreau et constitué par plusieurs éléments que l’on assemble pour construire un
cylindre à l’intérieur duquel tourne la vis ;
- Un ensemble porte-filière qui permet l’évacuation du produit de l’extrudeur, suivant la
nature des matériaux extrudés, on obtient des produits de forme et de texture variable ;
- Un cutter à vitesse variable dont les couteaux servent à diviser le produit extrudé qui
sort de l’extrudeur.
1 : Moteur électrique de 75 KW ;
2 : Pompe d’eau ;
3 : Doseur volumétrique ;
4 : Vis d’extrusion ;
5 : Cutter ;
6 : Tableau de commande.
1
2
3
4
5
6

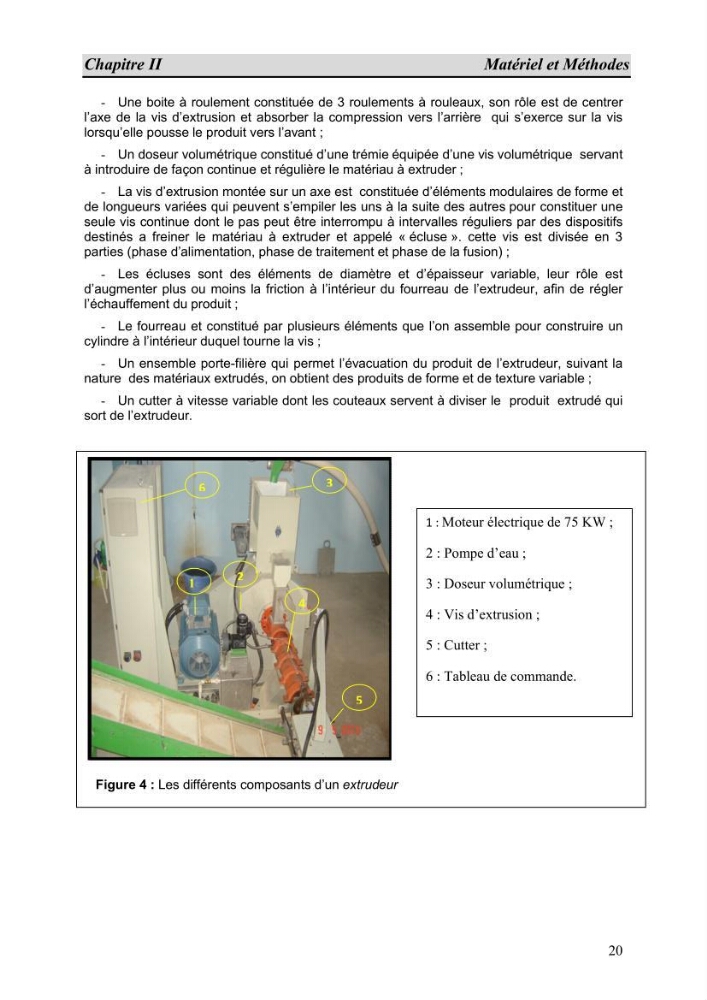

Figure 4 : Les différents composants d’un extrudeur
