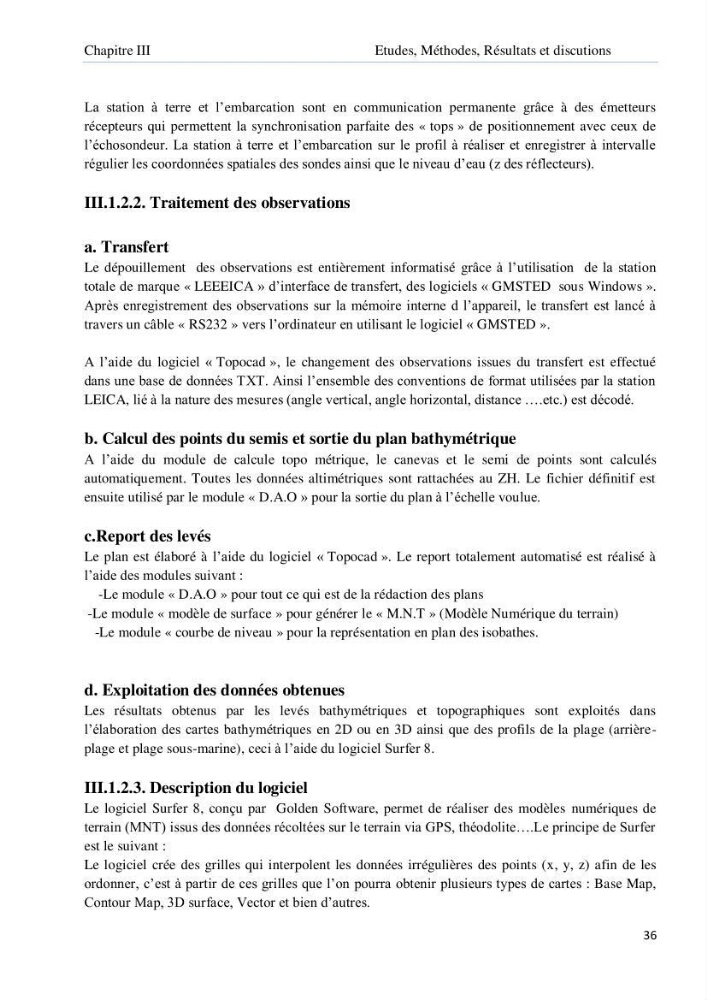

Chapitre III
Etudes, Méthodes, Résultats et discutions
36
La station à terre et l’embarcation sont en communication permanente grâce à des émetteurs
récepteurs qui permettent la synchronisation parfaite des « tops » de positionnement avec ceux de
l’échosondeur. La station à terre et l’embarcation sur le profil à réaliser et enregistrer à intervalle
régulier les coordonnées spatiales des sondes ainsi que le niveau d’eau (z des réflecteurs).
III.1.2.2. Traitement des observations
a. Transfert
Le dépouillement des observations est entièrement informatisé grâce à l’utilisation de la station
totale de marque « LEEEICA » d’interface de transfert, des logiciels « GMSTED sous Windows ».
Après enregistrement des observations sur la mémoire interne d l’appareil, le transfert est lancé à
travers un câble « RS232 » vers l’ordinateur en utilisant le logiciel « GMSTED ».
A l’aide du logiciel « Topocad », le changement des observations issues du transfert est effectué
dans une base de données TXT. Ainsi l’ensemble des conventions de format utilisées par la station
LEICA, lié à la nature des mesures (angle vertical, angle horizontal, distance ….etc.) est décodé.
b. Calcul des points du semis et sortie du plan bathymétrique
A l’aide du module de calcule topo métrique, le canevas et le semi de points sont calculés
automatiquement. Toutes les données altimétriques sont rattachées au ZH. Le fichier définitif est
ensuite utilisé par le module « D.A.O » pour la sortie du plan à l’échelle voulue.
c.Report des levés
Le plan est élaboré à l’aide du logiciel « Topocad ». Le report totalement automatisé est réalisé à
l’aide des modules suivant :
-Le module « D.A.O » pour tout ce qui est de la rédaction des plans
-Le module « modèle de surface » pour générer le « M.N.T » (Modèle Numérique du terrain)
-Le module « courbe de niveau » pour la représentation en plan des isobathes.
d. Exploitation des données obtenues
Les résultats obtenus par les levés bathymétriques et topographiques sont exploités dans
l’élaboration des cartes bathymétriques en 2D ou en 3D ainsi que des profils de la plage (arrièreplage et plage sous-marine), ceci à l’aide du logiciel Surfer 8.
III.1.2.3. Description du logiciel
Le logiciel Surfer 8, conçu par Golden Software, permet de réaliser des modèles numériques de
terrain (MNT) issus des données récoltées sur le terrain via GPS, théodolite….Le principe de Surfer
est le suivant :
Le logiciel crée des grilles qui interpolent les données irrégulières des points (x, y, z) afin de les
ordonner, c’est à partir de ces grilles que l’on pourra obtenir plusieurs types de cartes : Base Map,
Contour Map, 3D surface, Vector et bien d’autres.
