Chapitre III
Etudes, Méthodes, Résultats et discutions
37

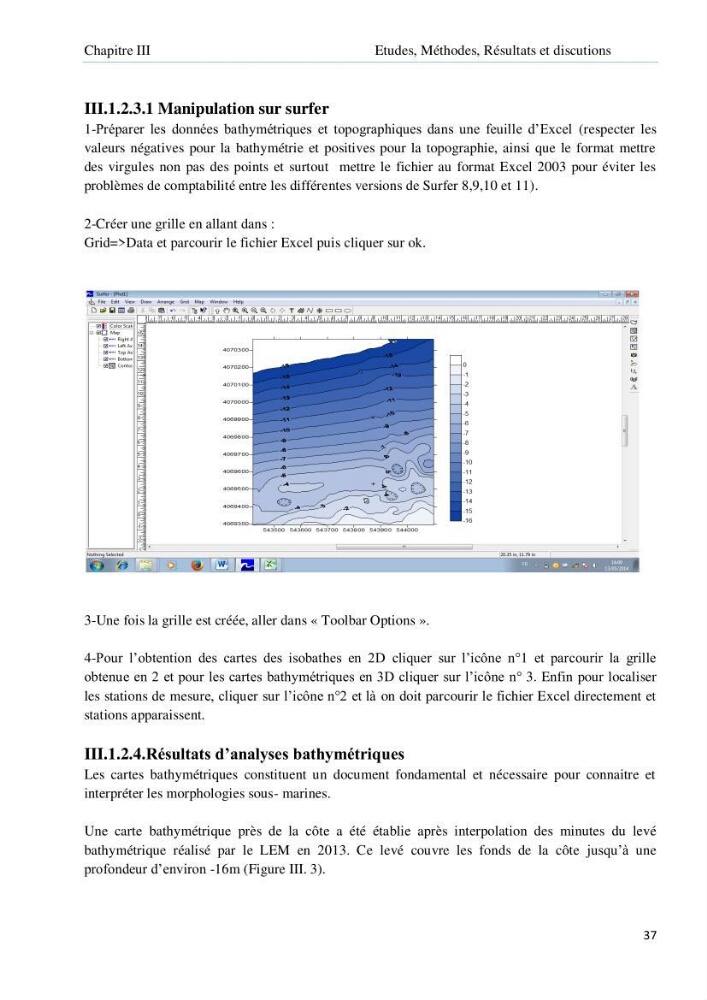

III.1.2.3.1 Manipulation sur surfer
1-Préparer les données bathymétriques et topographiques dans une feuille d’Excel (respecter les
valeurs négatives pour la bathymétrie et positives pour la topographie, ainsi que le format mettre
des virgules non pas des points et surtout mettre le fichier au format Excel 2003 pour éviter les
problèmes de comptabilité entre les différentes versions de Surfer 8,9,10 et 11).
2-Créer une grille en allant dans :
Grid=>Data et parcourir le fichier Excel puis cliquer sur ok.
3-Une fois la grille est créée, aller dans « Toolbar Options ».
4-Pour l’obtention des cartes des isobathes en 2D cliquer sur l’icône n°1 et parcourir la grille
obtenue en 2 et pour les cartes bathymétriques en 3D cliquer sur l’icône n° 3. Enfin pour localiser
les stations de mesure, cliquer sur l’icône n°2 et là on doit parcourir le fichier Excel directement et
stations apparaissent.
III.1.2.4.Résultats d’analyses bathymétriques
Les cartes bathymétriques constituent un document fondamental et nécessaire pour connaitre et
interpréter les morphologies sous- marines.
Une carte bathymétrique près de la côte a été établie après interpolation des minutes du levé
bathymétrique réalisé par le LEM en 2013. Ce levé couvre les fonds de la côte jusqu’à une
profondeur d’environ -16m (Figure III. 3).
