Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
74
ENSSMAL
Diamètre (filtre/ Noyau)
Conditions de vérifications
D 15 (filtre) = 0.15 × (1.152 − 0.914) + 0.914 = 0.95

0.95
0.361
= 2.632 < 5
 4 <
0.95
0.064
= 14.844 < 20

0.95
0.212
= 4.48 < 25
Toutes les conditions sont
vérifiées.
D 50 (filtre) = 0.50 × (1.152 − 0.914) + 0.914 = 1.03
D 15 (noyau) = 0.15 × (0.424 − 0) + 0 = 0.064
D 50 (noyau) = 0.50 × (0.424 − 0) + 0 = 0.212
D 85 (noyau) = 0.85 × (0.424 − 0) + 0 = 0.361
Applications numériques
Valeur des variables
Poids de la butée
W = (
0.1
4
) × (
2.5 × 5
3
(2.51.026 − 1 ) 3 1.5
) × (
5
4
) = 1.69
On prend une catégorie de [2 – 3]t
 𝛾𝑠 = 2.5 t/m3.
 𝛾0 = 1.026 t /m.
 𝐶𝑜𝑡𝑔𝛼 : 3/2.
 𝐾𝐷: 3.2 (Houle non déferlante)
 𝐻𝑏 : 5 mètres.
 d : 6.5 mètres.
 n : 2.
 í µí°¾Δ : 1.
 𝛾𝑠 : 2.5 (enrochement naturel).
 W : 2.5 (𝑊𝑚𝑜𝑦= (2+3)/2).
Épaisseur de la butée :
e = 2 × 1 × (
2.5
2.5
)
1 3
⁄
= 2 m
On prend e = 2 m.
Épaisseur de la butée :
𝐞 = 𝟑 × í µí¿ × (
𝟐. 𝟓
𝟐. 𝟓
)
𝟏 𝟑
⁄
= 𝟑 𝐦
On prend 𝐞 = 𝟑 𝐦.
Coupes type au niveau du musoir

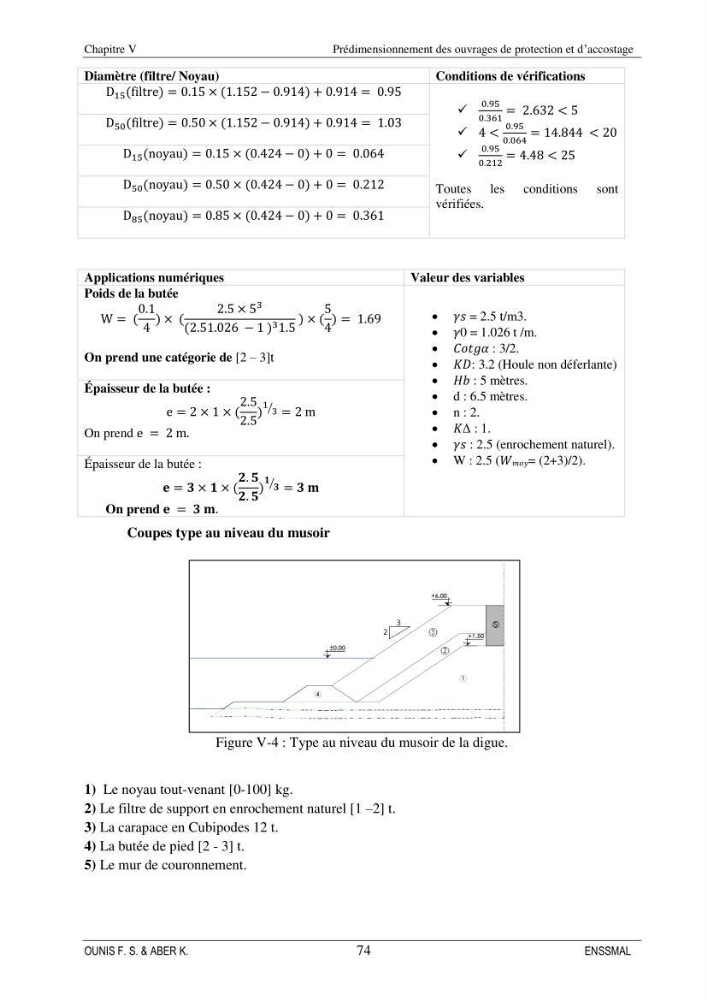

Figure V-4 : Type au niveau du musoir de la digue.
1) Le noyau tout-venant [0-100] kg.
2) Le filtre de support en enrochement naturel [1 –2] t.
3) La carapace en Cubipodes 12 t.
4) La butée de pied [2 - 3] t.
5) Le mur de couronnement.
