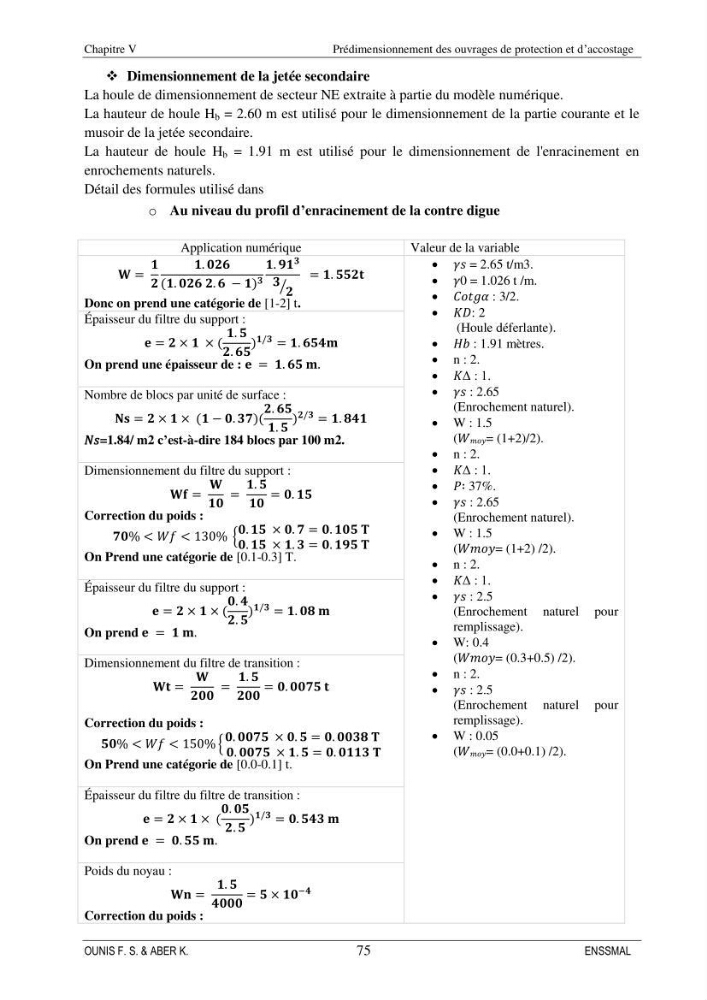

 Dimensionnement de la jetée secondaire
La houle de dimensionnement de secteur NE extraite à partie du modèle numérique.
La hauteur de houle H b = 2.60 m est utilisé pour le dimensionnement de la partie courante et le
musoir de la jetée secondaire.
La hauteur de houle H b = 1.91 m est utilisé pour le dimensionnement de l'enracinement en
enrochements naturels.
Détail des formules utilisé dans
o Au niveau du profil d’enracinement de la contre digue
Application numérique
Valeur de la variable
𝐖 =
𝟏
𝟐
𝟏. 𝟎𝟐𝟔
(𝟏. 𝟎𝟐𝟔 𝟐. 𝟔 − 𝟏) 𝟑
𝟏. 𝟗𝟏
𝟑
𝟑 𝟐
⁄
= 𝟏. í µí¿“í µí¿“í µí¿í µí°Donc on prend une catégorie de [1-2] t.
 𝛾𝑠 = 2.65 t/m3.
 𝛾0 = 1.026 t /m.
 𝐶𝑜𝑡𝑔𝛼 : 3/2.
 𝐾𝐷: 2
(Houle déferlante).
 𝐻𝑏 : 1.91 mètres.
 n : 2.
 í µí°¾Δ : 1.
 𝛾𝑠 : 2.65
(Enrochement naturel).
 W : 1.5
(𝑊𝑚𝑜𝑦= (1+2)/2).
 n : 2.
 í µí°¾Δ : 1.
 𝑃∶ 37%.
 𝛾𝑠 : 2.65
(Enrochement naturel).
 W : 1.5
(𝑊𝑚𝑜𝑦= (1+2) /2).
 n : 2.
 í µí°¾Δ : 1.
 𝛾𝑠 : 2.5
(Enrochement naturel pour
remplissage).
 W: 0.4
(𝑊𝑚𝑜𝑦= (0.3+0.5) /2).
 n : 2.
 𝛾𝑠 : 2.5
(Enrochement naturel pour
remplissage).
 W : 0.05
(𝑊𝑚𝑜𝑦= (0.0+0.1) /2).
Épaisseur du filtre du support :
𝐞 = 𝟐 × í µí¿ × (
𝟏. 𝟓
𝟐. 𝟔𝟓
)
𝟏/𝟑
= 𝟏. 𝟔𝟓𝟒𝐦
On prend une épaisseur de : 𝐞 = 𝟏. 𝟔𝟓 𝐦.
Nombre de blocs par unité de surface :
𝐍𝐬 = 𝟐 × í µí¿ × (𝟏 − 𝟎. 𝟑𝟕)(
𝟐. 𝟔𝟓
𝟏. 𝟓
)
𝟐/𝟑
= 𝟏. 𝟖𝟒𝟏
𝑁𝑠=1.84/ m2 c’est-à-dire 184 blocs par 100 m2.
Dimensionnement du filtre du support :
𝐖𝐟 =
𝐖
𝟏𝟎
=
𝟏. 𝟓
𝟏𝟎
= 𝟎. 𝟏𝟓
Correction du poids :
𝟕𝟎% < 𝑊𝑓 < 130% {
𝟎. 𝟏𝟓 × í µí¿Ž. 𝟕 = 𝟎. 𝟏𝟎𝟓 𝐓
𝟎. 𝟏𝟓 × í µí¿. 𝟑 = 𝟎. 𝟏𝟗𝟓 𝐓
On Prend une catégorie de [0.1-0.3] T.
Épaisseur du filtre du support :
𝐞 = 𝟐 × í µí¿ × (
𝟎. 𝟒
𝟐. 𝟓
)
𝟏/𝟑
= 𝟏. 𝟎𝟖 𝐦
On prend 𝐞 = 𝟏 𝐦.
Dimensionnement du filtre de transition :
𝐖𝐭 =
𝐖
𝟐𝟎𝟎
=
𝟏. 𝟓
𝟐𝟎𝟎
= 𝟎. 𝟎𝟎𝟕𝟓 í µí°Correction du poids :
𝟓𝟎% < 𝑊𝑓 < 150% {
𝟎. 𝟎𝟎𝟕𝟓 × í µí¿Ž. 𝟓 = 𝟎. 𝟎𝟎𝟑𝟖 𝐓
𝟎. 𝟎𝟎𝟕𝟓 × í µí¿. 𝟓 = 𝟎. 𝟎𝟏𝟏𝟑 𝐓
On Prend une catégorie de [0.0-0.1] t.
Épaisseur du filtre du filtre de transition :
𝐞 = 𝟐 × í µí¿ × (
𝟎. 𝟎𝟓
𝟐. 𝟓
)
𝟏/𝟑
= 𝟎. 𝟓𝟒𝟑 𝐦
On prend 𝐞 = 𝟎. 𝟓𝟓 𝐦.
Poids du noyau :
𝐖𝐧 =
𝟏. 𝟓
𝟒𝟎𝟎𝟎
= 𝟓 × í µí¿í µí¿Ž
−𝟒
Correction du poids :
