Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
73
ENSSMAL

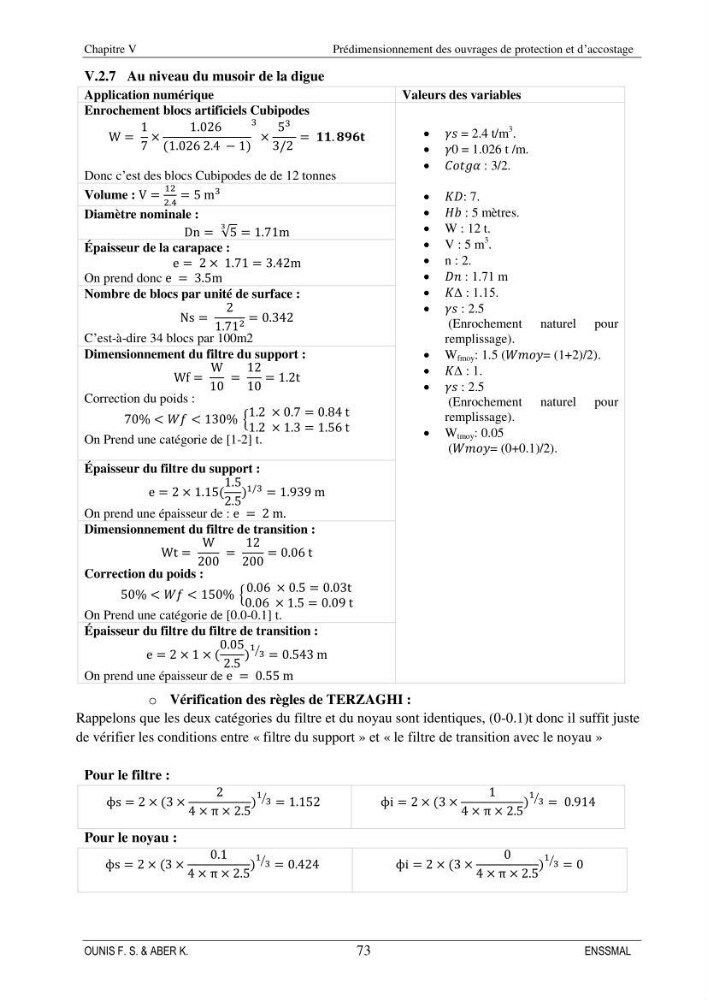

V.2.7 Au niveau du musoir de la digue
Application numérique
Valeurs des variables
Enrochement blocs artificiels Cubipodes
W =
1
7
×
1.026
(1.026 2.4 − 1)
3
×
5
3
3/2
= 𝟏𝟏. í µí¿–í µí¿—í µí¿”í µí°Donc c’est des blocs Cubipodes de de 12 tonnes
 𝛾𝑠 = 2.4 t/m
3 .
 𝛾0 = 1.026 t /m.
 𝐶𝑜𝑡𝑔𝛼 : 3/2.
 𝐾𝐷: 7.
 𝐻𝑏 : 5 mètres.
 W : 12 t.
 V : 5 m
3
.
 n : 2.
 𝐷𝑛 : 1.71 m
 í µí°¾Δ : 1.15.
 𝛾𝑠 : 2.5
(Enrochement naturel pour
remplissage).
 W fmoy : 1.5 (𝑊𝑚𝑜𝑦= (1+2)/2).
 í µí°¾Δ : 1.
 𝛾𝑠 : 2.5
(Enrochement naturel pour
remplissage).
 W tmoy : 0.05
(𝑊𝑚𝑜𝑦= (0+0.1)/2).
Volume : V =
12
2.4
= 5 m
3
Diamètre nominale :
Dn = √5
3
= 1.71m
Épaisseur de la carapace :
e = 2 × 1.71 = 3.42m
On prend donc e = 3.5m
Nombre de blocs par unité de surface :
Ns =
2
1.71 2 = 0.342
C’est-à-dire 34 blocs par 100m2
Dimensionnement du filtre du support :
Wf =
W
10
=
12
10
= 1.2t
Correction du poids :
70% < 𝑊𝑓 < 130% {
1.2 × 0.7 = 0.84 t
1.2 × 1.3 = 1.56 t
On Prend une catégorie de [1-2] t.
Épaisseur du filtre du support :
e = 2 × 1.15(
1.5
2.5
)
1/3
= 1.939 m
On prend une épaisseur de : e = 2 m.
Dimensionnement du filtre de transition :
Wt =
W
200
=
12
200
= 0.06 t
Correction du poids :
50% < 𝑊𝑓 < 150% {
0.06 × 0.5 = 0.03t
0.06 × 1.5 = 0.09 t
On Prend une catégorie de [0.0-0.1] t.
Épaisseur du filtre du filtre de transition :
e = 2 × 1 × (
0.05
2.5
)
1 3
⁄
= 0.543 m
On prend une épaisseur de e = 0.55 m
o Vérification des règles de TERZAGHI :
Rappelons que les deux catégories du filtre et du noyau sont identiques, (0-0.1)t donc il suffit juste
de vérifier les conditions entre « filtre du support » et « le filtre de transition avec le noyau »
Pour le filtre :
ɸs = 2 × (3 ×
2
4 × π × 2.5
)
1 3
⁄
= 1.152
ɸi = 2 × (3 ×
1
4 × π × 2.5
)
1 3
⁄
= 0.914
Pour le noyau :
ɸs = 2 × (3 ×
0.1
4 × π × 2.5
)
1 3
⁄
= 0.424
ɸi = 2 × (3 ×
0
4 × π × 2.5
)
1 3
⁄
= 0
