Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
72
ENSSMAL
D85(noyau) = 0.85 × (0.424 − 0) + 0 = 0.361
Application numérique
Valeurs des variables
Poids de la butée :
W = (
0.1
4
) × (
2.5 × 5
(2.51.026 − 1 ) 3 1.5
3
) × (
5
4
) = 2.20
On prend une catégorie de [2 – 3] t
 𝛾𝑠 = 2.5 t/m3.
 𝛾0 = 1.026 t /m.
 𝐶𝑜𝑡𝑔𝛼 : 3/2.
 𝐾𝐷: 4 (Houle non déferlante)
 𝐻𝑏 : 5 mètres.
 d : 4 mètres.
 n : 2.
 í µí°¾Δ : 1.
 𝛾𝑠 : 2.5 (Enrochement naturel).
 W: 2.5 (𝑊𝑚𝑜𝑦= (2+3) /2).
 n : 3.
 W : 2.5 (𝑊𝑚𝑜𝑦= (2+3) /2).
Épaisseur de la butée :
e = 2 × 1 × (
2.5
2.5
)
1 3
⁄
= 2 m
On prend e = 2 m.
Épaisseur de la butée :
e = 3 × 1 × (
2.5
2.5
)
1 3
⁄
= 3 m
On prend e = 3 m

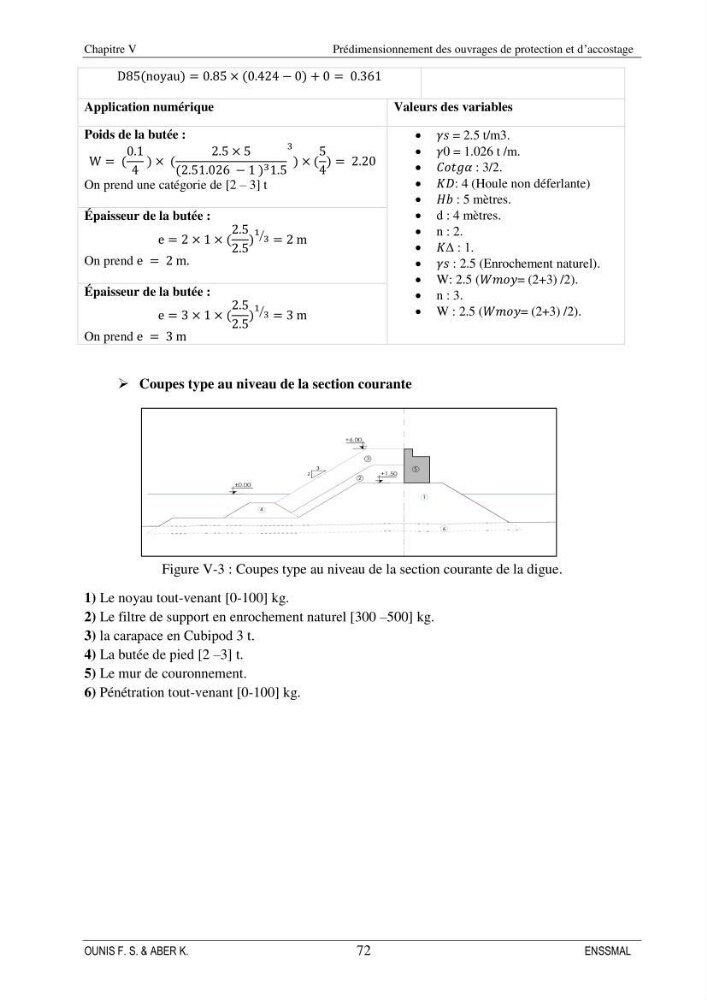

 Coupes type au niveau de la section courante
1) Le noyau tout-venant [0-100] kg.
2) Le filtre de support en enrochement naturel [300 –500] kg.
3) la carapace en Cubipod 3 t.
4) La butée de pied [2 –3] t.
5) Le mur de couronnement.
6) Pénétration tout-venant [0-100] kg.
Figure V-3 : Coupes type au niveau de la section courante de la digue.
