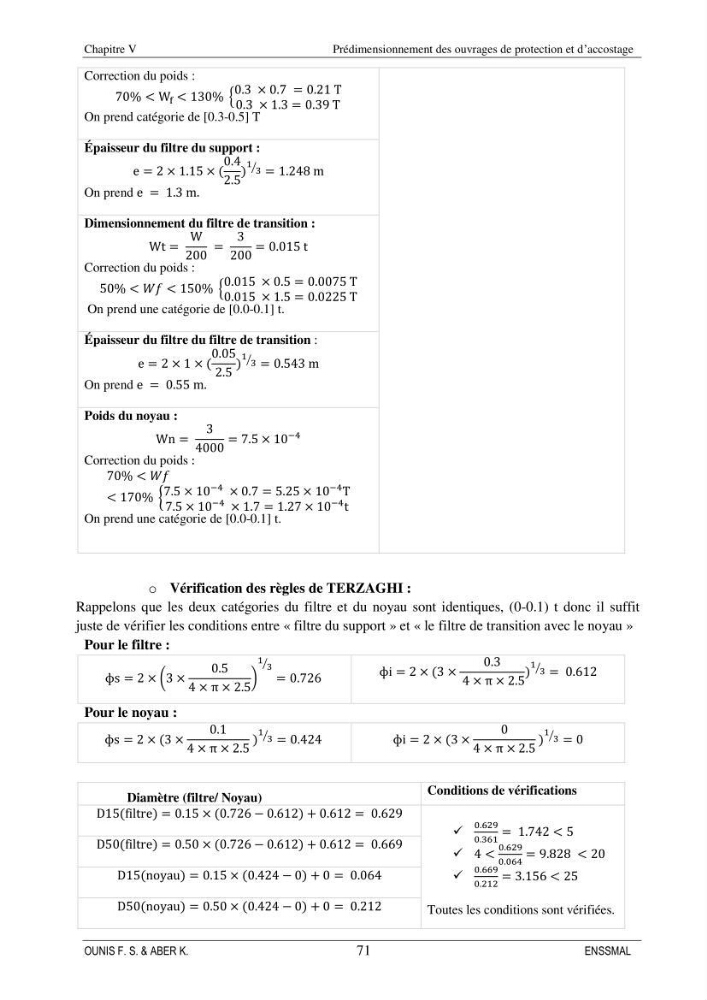

Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
71
ENSSMAL
Correction du poids :
70% < W f < 130% {
0.3 × 0.7 = 0.21 T
0.3 × 1.3 = 0.39 T
On prend catégorie de [0.3-0.5] T
Épaisseur du filtre du support :
e = 2 × 1.15 × (
0.4
2.5
)
1 3
⁄
= 1.248 m
On prend e = 1.3 m.
Dimensionnement du filtre de transition :
Wt =
W
200
=
3
200
= 0.015 t
Correction du poids :
50% < 𝑊𝑓 < 150% {
0.015 × 0.5 = 0.0075 T
0.015 × 1.5 = 0.0225 T
On prend une catégorie de [0.0-0.1] t.
Épaisseur du filtre du filtre de transition :
e = 2 × 1 × (
0.05
2.5
)
1 3
⁄
= 0.543 m
On prend e = 0.55 m.
Poids du noyau :
Wn =
3
4000
= 7.5 × 10
−4
Correction du poids :
70% < 𝑊𝑓
< 170% { 7.5 × 10
−4
× 0.7 = 5.25 × 10
−4
T
7.5 × 10
−4
× 1.7 = 1.27 × 10
−4
t
On prend une catégorie de [0.0-0.1] t.
o Vérification des règles de TERZAGHI :
Rappelons que les deux catégories du filtre et du noyau sont identiques, (0-0.1) t donc il suffit
juste de vérifier les conditions entre « filtre du support » et « le filtre de transition avec le noyau »
Pour le filtre :
ɸs = 2 × (3 ×
0.5
4 × π × 2.5
)
1 3
⁄
= 0.726
ɸi = 2 × (3 ×
0.3
4 × π × 2.5
)
1 3
⁄
= 0.612
Pour le noyau :
ɸs = 2 × (3 ×
0.1
4 × π × 2.5
)
1 3
⁄
= 0.424
ɸi = 2 × (3 ×
0
4 × π × 2.5
)
1 3
⁄
= 0
Diamètre (filtre/ Noyau)
Conditions de vérifications
D15(filtre) = 0.15 × (0.726 − 0.612) + 0.612 = 0.629

0.629
0.361
= 1.742 < 5
 4 <
0.629
0.064
= 9.828 < 20

0.669
0.212
= 3.156 < 25
Toutes les conditions sont vérifiées.
D50(filtre) = 0.50 × (0.726 − 0.612) + 0.612 = 0.669
D15(noyau) = 0.15 × (0.424 − 0) + 0 = 0.064
D50(noyau) = 0.50 × (0.424 − 0) + 0 = 0.212
