Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
70
ENSSMAL

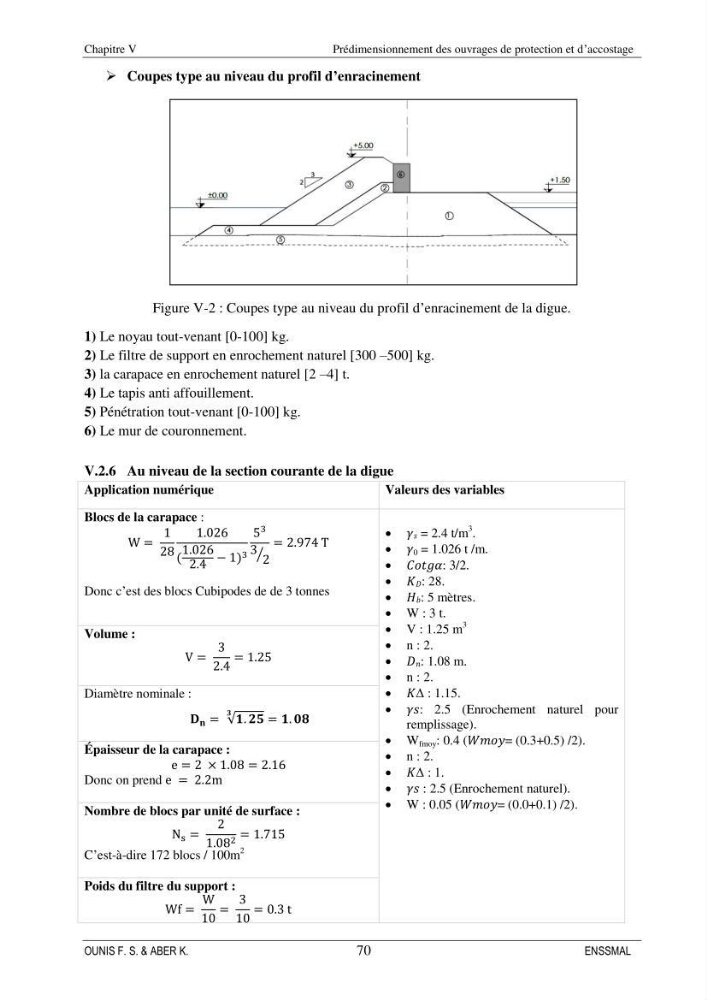

 Coupes type au niveau du profil d’enracinement
Figure V-2 : Coupes type au niveau du profil d’enracinement de la digue.
1) Le noyau tout-venant [0-100] kg.
2) Le filtre de support en enrochement naturel [300 –500] kg.
3) la carapace en enrochement naturel [2 –4] t.
4) Le tapis anti affouillement.
5) Pénétration tout-venant [0-100] kg.
6) Le mur de couronnement.
V.2.6 Au niveau de la section courante de la digue
Application numérique
Valeurs des variables
Blocs de la carapace :
W =
1
28
1.026
(
1.026
2.4
− 1) 3
5
3
3 2
⁄
= 2.974 T
Donc c’est des blocs Cubipodes de de 3 tonnes
 𝛾𝑠 = 2.4 t/m
3 .
 𝛾 0 = 1.026 t /m.
 𝐶𝑜𝑡𝑔𝛼: 3/2.
 𝐾𝐷: 28.
 𝐻𝑏: 5 mètres.
 W : 3 t.
 V : 1.25 m
3
 n : 2.
 𝐷𝑛: 1.08 m.
 n : 2.
 í µí°¾Δ : 1.15.
 𝛾𝑠: 2.5 (Enrochement naturel pour
remplissage).
 W fmoy : 0.4 (𝑊𝑚𝑜𝑦= (0.3+0.5) /2).
 n : 2.
 í µí°¾Δ : 1.
 𝛾𝑠 : 2.5 (Enrochement naturel).
 W : 0.05 (𝑊𝑚𝑜𝑦= (0.0+0.1) /2).
Volume :
V =
3
2.4
= 1.25
Diamètre nominale :
𝐃 𝐧 = √𝟏. 𝟐𝟓
𝟑
= 𝟏. 𝟎𝟖
Épaisseur de la carapace :
e = 2 × 1.08 = 2.16
Donc on prend e = 2.2m
Nombre de blocs par unité de surface :
N s =
2
1.08 2 = 1.715
C’est-à-dire 172 blocs / 100m
2
Poids du filtre du support :
Wf =
W
10
=
3
10
= 0.3 t
