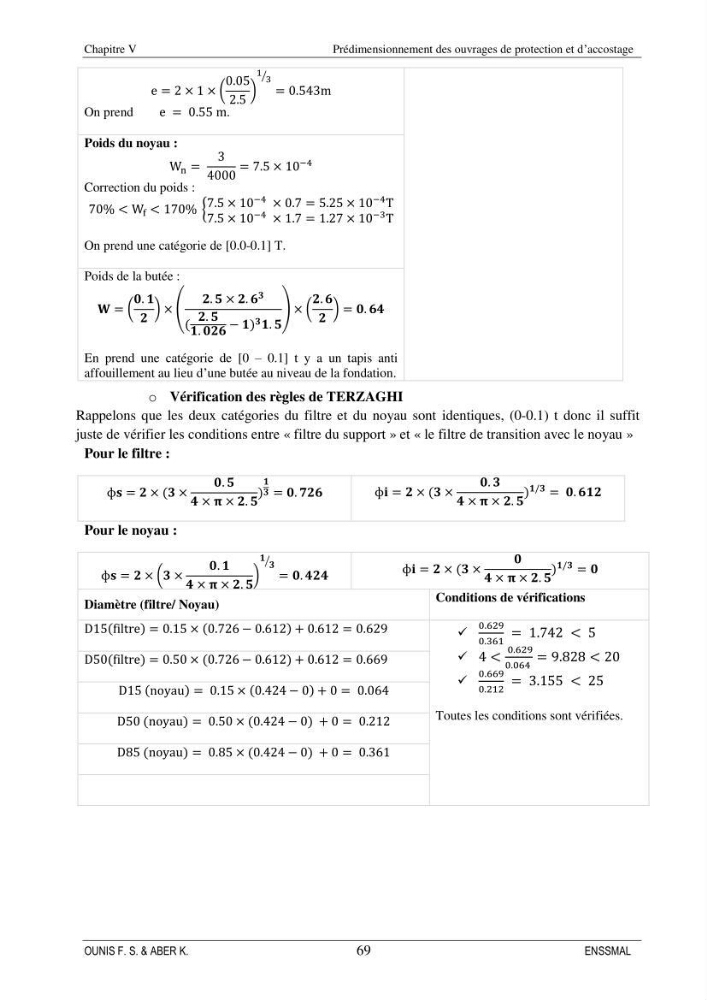

Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
69
ENSSMAL
e = 2 × 1 × (
0.05
2.5
)
1 3
⁄
= 0.543m
On prend
e = 0.55 m.
Poids du noyau :
W n =
3
4000
= 7.5 × 10
−4
Correction du poids :
70% < W f < 170% { 7.5 × 10
−4
× 0.7 = 5.25 × 10
−4
T
7.5 × 10
−4
× 1.7 = 1.27 × 10
−3
T
On prend une catégorie de [0.0-0.1] T.
Poids de la butée :
𝐖 = (
𝟎. 𝟏
𝟐
) × (
𝟐. 𝟓 × í µí¿. 𝟔
𝟑
(
𝟐. 𝟓
𝟏. 𝟎𝟐𝟔
− 𝟏) 𝟑 𝟏. 𝟓
) × (
𝟐. 𝟔
𝟐
) = 𝟎. 𝟔𝟒
En prend une catégorie de [0 – 0.1] t y a un tapis anti
affouillement au lieu d’une butée au niveau de la fondation.
o Vérification des règles de TERZAGHI
Rappelons que les deux catégories du filtre et du noyau sont identiques, (0-0.1) t donc il suffit
juste de vérifier les conditions entre « filtre du support » et « le filtre de transition avec le noyau »
Pour le filtre :
ɸ𝐬 = 𝟐 × (𝟑 ×
𝟎. 𝟓
𝟒 × í µí»‘ × í µí¿. 𝟓
)
𝟏
𝟑 = 𝟎. 𝟕𝟐𝟔
ɸ𝐢 = 𝟐 × (𝟑 ×
𝟎. 𝟑
𝟒 × í µí»‘ × í µí¿. 𝟓
)
𝟏/𝟑
= 𝟎. 𝟔𝟏𝟐
Pour le noyau :
ɸ𝐬 = 𝟐 × (𝟑 ×
𝟎. 𝟏
𝟒 × í µí»‘ × í µí¿. 𝟓
)
𝟏 𝟑
⁄
= 𝟎. 𝟒𝟐𝟒
ɸ𝐢 = 𝟐 × (𝟑 ×
𝟎
𝟒 × í µí»‘ × í µí¿. 𝟓
)
𝟏/𝟑
= 𝟎
Diamètre (filtre/ Noyau)
Conditions de vérifications
D15(filtre) = 0.15 × (0.726 − 0.612) + 0.612 = 0.629

0.629
0.361
= 1.742 < 5
 4 <
0.629
0.064
= 9.828 < 20

0.669
0.212
= 3.155 < 25
Toutes les conditions sont vérifiées.
D50(filtre) = 0.50 × (0.726 − 0.612) + 0.612 = 0.669
D15 (noyau) = 0.15 × (0.424 − 0) + 0 = 0.064
D50 (noyau) = 0.50 × (0.424 − 0) + 0 = 0.212
D85 (noyau) = 0.85 × (0.424 − 0) + 0 = 0.361
